Để một căn nhà 2 tầng đảm bảo vững chắc thì phần móng đóng vai trò quan trọng. Chính vì thế mọi chi tiết khi thi công phần móng nhà cần phải được tính toán cẩn thận. Trong số đó, các nguyên tắc bố trí thép dầm móng đúng chuẩn là yếu tố quan trọng. Điều này sẽ ảnh hưởng đến kết cấu chịu lực của trọng tải trực tiếp khi sử dụng. Vậy bố trí thép dầm móng nhà 2 tầng như thế nào sao cho chắc chắn nhất? Hãy cùng Xây dựng Mộc Trang giải đáp chi tiết thắc mắc trong bài viết dưới đây. Cùng với đó là lưu ý khi bố trí
Mục lục
Dầm móng nhà là gì?

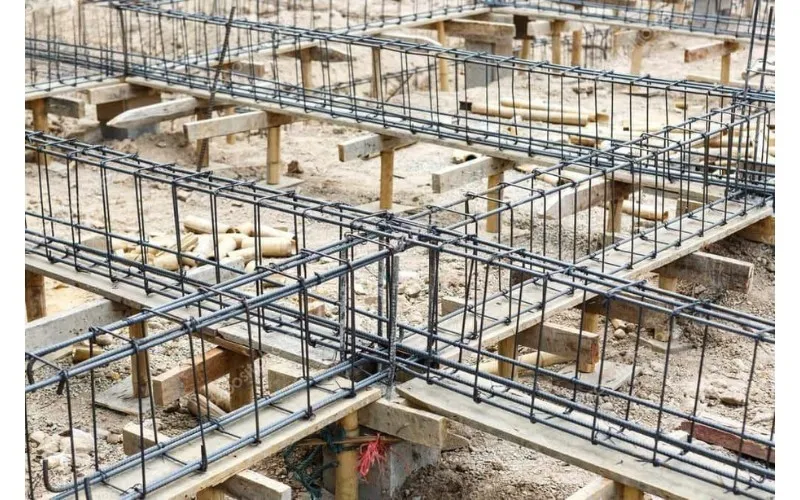

Trước khi tìm hiểu cách bố trí thép dầm móng nhà 2 tầng thì cần biết dầm móng nhà là gì. Dầm móng nhà là một cấu kiện quan trọng trong hệ thống móng của công trình. Nó đóng vai trò chủ yếu trong việc liên kết các móng lại với nhau thành một khối thống nhất. Việc bố trí dầm móng nhằm mục đích gia tăng độ ổn định tổng thể cho nền móng. Thông qua đó hạn chế sự lún lệch giữa các móng riêng lẻ. Đồng thời phân phối đều tải trọng từ kết cấu phía trên xuống nền đất.
Về mặt kết cấu, dầm móng thường được bố trí theo phương ngang, chạy dọc. Hoặc bố trí vuông góc theo phương trục của công trình. Thông qua đo tạo thành hệ giằng liên kết giữa các trục cột. Tuy nhiên, vị trí cụ thể của dầm móng sẽ phụ thuộc vào nhiều yếu tố. Trong đó bao gồm thiết kế kiến trúc và kết cấu của từng công trình cụ thể. Cụ thể, dầm móng có thể được đặt:
- Nằm giữa cột, khi trục dầm trùng với trục cột;
- Lệch vào trong cột, trong trường hợp cần né các vị trí kỹ thuật hoặc kiến trúc đặc biệt;
- Lệch ra ngoài cột, khi yêu cầu về hình học. Joặc kết nối móng yêu cầu điều chỉnh vị trí đặt dầm.
Việc thiết kế và thi công dầm móng cần tuân thủ các tiêu chuẩn kỹ thuật hiện hành. Đồng thời phải tính đến các yếu tố như điều kiện địa chất nền móng, tải trọng công trình. Cùng với đó là các yếu tố ngoại lực tác động trong quá trình sử dụng.
Vai trò của việc bố trí thép trong dầm móng nhà 2 tầng là gì?

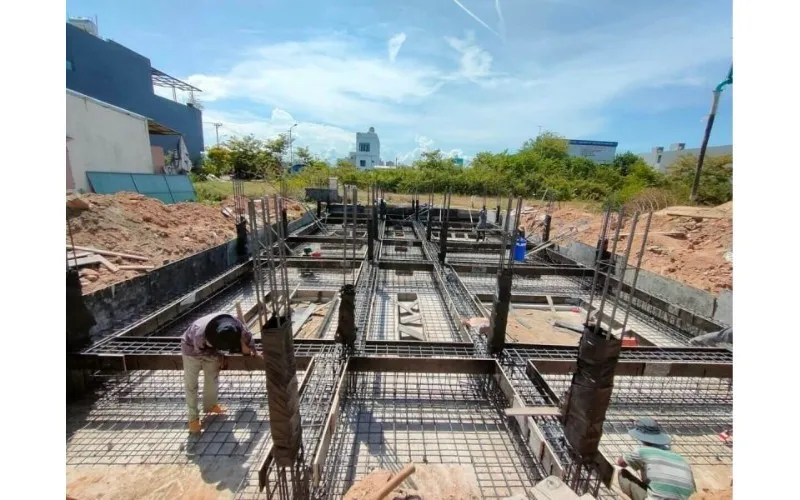

Việc bố trí thép dầm móng nhà 2 tầng là một trong những việc quan trọng nhất trong hệ kết cấu nền móng của nhà 2 tầng. Việc này được thiết kế và thi công theo nguyên tắc bố trí thép nghiêm ngặt. Vì thế dầm móng nhà 2 tầng không chỉ đóng vai trò chịu lực. Nó còn đảm nhiệm nhiều chức năng then chốt về chịu lực. Thông qua đó giúp đảm bảo sự an toàn và ổn định cho toàn bộ công trình. Cụ thể:
- Dầm móng tiếp nhận toàn bộ tải trọng từ sàn, cột, tường và mái.
- Truyền tải lực đều xuống nền đất, giúp hạn chế hiện tượng lún không đều hoặc sụt lún cục bộ.
- Hạn chế chuyển vị ngang hoặc xoay của móng khi nền đất yếu hoặc có rung chấn.
- Giữ móng hoạt động như một khối liên kết chặt chẽ.
- Hạn chế nứt do co ngót, biến dạng hoặc tải trọng không đều.
- Tăng độ bền kết cấu và giảm chi phí sửa chữa, bảo trì sau này.
- Giúp các cột đứng đúng vị trí thiết kế, tránh tình trạng xê dịch hoặc lệch trục.
- Tạo thành hệ kết cấu khung vững chắc, tăng khả năng chịu lực ngang và đứng.
- Giúp kiểm soát độ võng và biến dạng của sàn do tải trọng hoạt động hoặc chuyển vị nền.
- Đảm bảo độ bằng phẳng và ổn định lâu dài cho sàn nhà.
- Liên kết các móng đơn, móng băng hoặc móng cọc thành một khối thống nhất.
- Tăng khả năng chịu lực tổng thể và độ đồng bộ cho toàn bộ công trình.
Các loại dầm móng nhà 2 tầng phổ biến
Một trong những yếu tố ảnh hưởng đến việc bố trí thép dầm móng nhà 2 tầng đó là loại dầm móng được sử dụng. Tùy thuộc vào đặc điểm công trình sẽ sử dụng loại dầm móng khác nhau. Tuy nhiên, hiện nay có những loại dầm móng nhà 2 tầng đó là móng đơn, móng băng và móng bè. Cụ thể chúng khác nhau ở những điểm sau
Dầm móng đơn

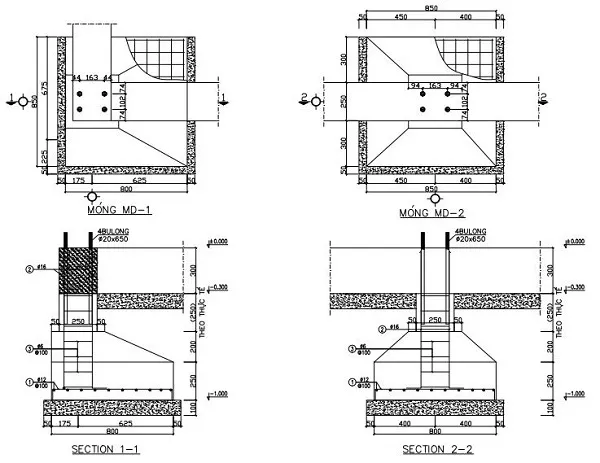

- Là dạng dầm chịu tải riêng biệt tại từng vị trí chân cột. Chúng thường kết hợp với móng đơn (móng cốc).
- Cấu tạo bằng bê tông cốt thép, giúp tăng cường sự ổn định tại các điểm chịu lực.
- Liên kết trực tiếp với cột và bản móng, tạo thành một khối vững chắc truyền tải trọng xuống đất.
- Kích thước chiều rộng x chiều cao phổ biến là 300 x 700 mm.
- Độ dày lớp bê tông lót móng phổ biến là dày 100 mm.
- Thi công đơn giản, nhanh chóng.
- Tiết kiệm chi phí và vật liệu xây dựng.
- Phù hợp với nhà nhỏ, nền đất cứng và ổn định.
- Chống lún lệch kém nếu nền đất không đều.
- Khó kiểm soát lún nếu công trình có nhiều cột với tải trọng khác nhau.
Dầm móng băng (liên tục)
- Là hệ thống dầm nối liền các móng đơn thành dải liên tục.
- Phân bố tải trọng đồng đều dọc theo chiều dài móng.
- Dễ dàng kết hợp với móng băng chạy theo cả hai phương (phương dọc và phương ngang của nhà).
- Kích thước bản móng gồm 900–1200 mm chiều rộng, 350 mm chiều cao.
- Kích thước dầm gồm 300 mm chiều cao, 500–700 mm chiều rộng
- Tăng khả năng chịu tải, giảm hiện tượng lún lệch giữa các điểm móng.
- Phù hợp với nền đất trung bình hoặc hơi yếu.
- Tạo sự liên kết đồng bộ giữa các cột trong công trình.
- Tốn nhiều vật liệu và nhân công hơn so với móng đơn.
- Chi phí cao hơn, cần kỹ thuật thi công chính xác.
Dầm móng bè
- Móng bè là loại móng trải rộng trên toàn bộ diện tích nền nhà.
- Dầm móng được bố trí đan chéo hoặc song song để hỗ trợ bản móng, tạo hệ kết cấu tổng thể vững chắc.
- Được sử dụng chủ yếu trong điều kiện nền đất yếu, có độ sụt lún cao.
- Bản móng (tấm sàn dưới) dày khoảng 200 mm.
- Dầm bê tông cốt thép có kích thước 300 x 700 mm.
- Lớp bê tông lót dày 100–150 mm, ngăn cách bản móng và nền đất.
- Phân bố tải trọng rộng và đều khắp nền móng.
- Tăng khả năng chống lún, phù hợp với vùng đất yếu hoặc có nước ngầm cao.
- Tăng độ ổn định và tuổi thọ công trình.
- Chi phí thi công cao. Yêu cầu kỹ thuật thi công khắt khe, cần giám sát chặt chẽ.
- Tốn nhiều nguyên vật liệu và thời gian hơn các loại móng khác.
Nguyên tắc bố trí thép dầm móng nhà 2 tầng như thế nào?
Nguyên tắc bố trí thép dầm móng nhà 2 tầng tiết diện dọc

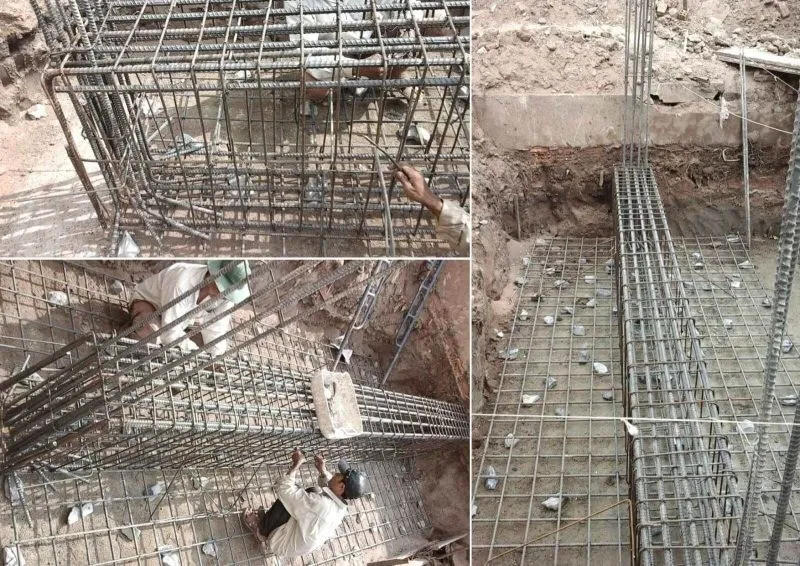

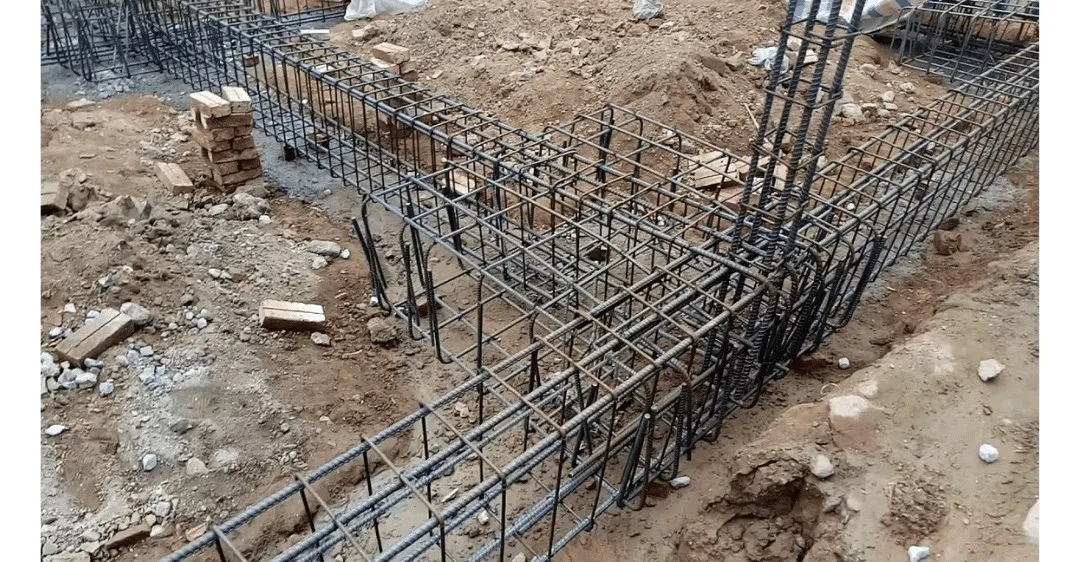

Một số trường hợp triển khai thiết kế bố trí thép dầm móng nhà 2 tầng theo phương dọc. Lúc này bạn cần xét đến từng vị trí chịu lực khác nhau. Vi dụ như dầm conson (công-xôn) chiều dài 2m, dầm nhịp lớn (như nhịp 7m). Ngoài ra là các loại Dầm sàn, dầm chính, dầm móng chung.
Các nguyên tắc kỹ thuật chính
- Cốt thép dọc chịu kéo (As) phải được bố trí ở phía trên và phía dưới. Trong đó phía trên tiết diện khi chịu mômen âm (vùng gần gối). Ngoài ra phía dưới tiết diện khi chịu mômen dương (vùng giữa nhịp).
- Tiết diện dầm tại vị trí có mômen lớn nhất phải được ưu tiên bố trí nhiều thép hơn.
- Cho phép uốn hoặc cắt ngắn các thanh thép tại những vùng không chịu mômen lớn. Thông qua đó tối ưu hóa tiết diện. Đồng thời có thể giảm số lượng thép sử dụng mà vẫn đảm bảo khả năng chịu lực.
- Phải đảm bảo neo dài thanh thép tối thiểu 30 lần đường kính tại các điểm neo (≥ 5Ø). Không cắt cụt thép đột ngột.
- Bố trí liên tục và hợp lý, tránh làm gián đoạn khả năng truyền lực giữa các vùng dầm.
Bố trí thép dầm móng độc lập
Một số trường hợp bố trí thép dầm móng nhà 2 tầng theo phương pháp độc lập. Phương pháp này sẽ bố trí từng thanh thép riêng biệt tại các vị trí gối hoặc nhịp. Đồng thời không tạo thành mạng liên tục. Các thanh có thể uốn cong ở đầu mút để đảm bảo neo chắc chắn vào dầm.
Kỹ thuật triển khai:
- Thanh thép được đặt độc lập, không giao nhau với các thanh khác.
- Bố trí phù hợp với tính toán lực cắt và mômen tại từng vị trí.
- Độ dài neo cốt thép: tối thiểu bằng 5 lần đường kính thanh (5Ø).
- Số lượng thép tại mỗi đoạn (như tại gối và giữa nhịp) có thể khác nhau. Điều này tùy theo tải trọng thực tế.
Đặc điểm nổi bật:
- Linh hoạt trong bố trí, dễ thay đổi theo yêu cầu thực tế.
- Thi công đơn giản, dễ triển khai tại công trường.
- Không đạt tối ưu về mặt kinh tế vật liệu.
- Cần giám sát kỹ để đảm bảo đủ khả năng chịu lực.
Bố trí thép tại các vị trí giao nhau giữa các dầm
- Tại các giao điểm giữa các dầm móng, cần uốn các thanh chịu mômen dương (thường ở giữa nhịp) lên phía trên. Thông qua đó các thanh này trở thành cốt thép chịu mômen âm (ở gối).
- Cần bố trí cân xứng theo trục đứng để phân bổ lực đều hai bên.
- Tránh giao chéo các thanh thép gây cản trở việc đổ bê tông.
- Đảm bảo không cắt thép ngắn tại vị trí giao nhau. Luôn nối bằng mối hàn hoặc buộc theo quy định kỹ thuật.
Nguyên tắc bố trí thép dầm móng nhà 2 tầng phương ngang

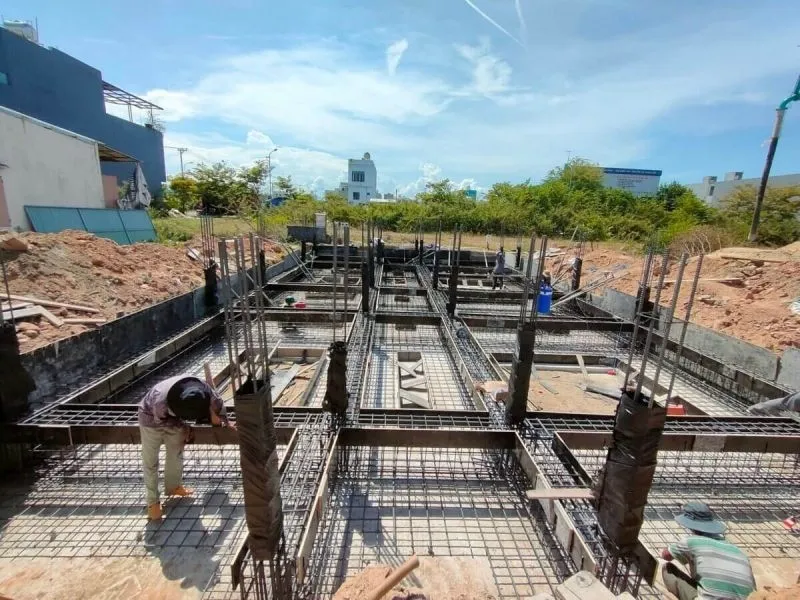

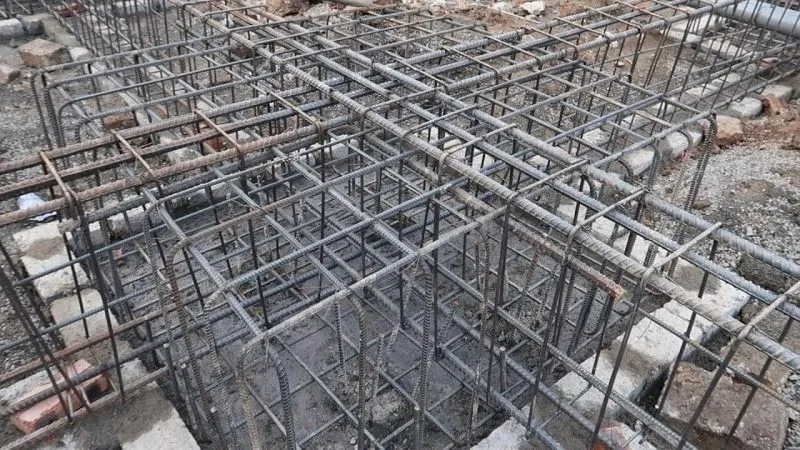

Việc bố trí thép dầm móng nhà 2 tầng theo phương ngang đóng vai trò đặc biệt quan trọng. Thông qua đó đảm bảo khả năng chịu mô men uốn, lực cắt. Đồng thời duy trì tính ổn định tổng thể của hệ thống kết cấu bê tông cốt thép. Việc tính toán và triển khai bố trí phải được thực hiện theo đúng tiêu chuẩn kỹ thuật. Từ đó đảm bảo độ bền, độ an toàn và tuổi thọ lâu dài cho công trình. Cốt thép cần được tính toán dựa trên khả năng chịu mô men uốn . Đặc biệt các tiết diện thẳng góc của dầm móng. Một số các công trình đặc thù có hệ khung giằng phức tạp. Lúc này cần đòi hỏi tính toán chính xác theo điều kiện làm việc và tải trọng đặc biệt.
Bố trí cốt thép chịu lực
Khoảng cách giữa các thanh thép chịu lực:
- Phải đảm bảo khoảng cách tối thiểu > 0,05% chiều dài dầm.
- Nếu dầm có bề rộng lớn hơn 100mm, khoảng cách giữa 2 thanh thép dưới cùng phải:
- Lớn hơn đường kính của chính thanh thép đó.
- Không nhỏ hơn 25mm để không bị ảnh hưởng bởi hiện tượng dính bám bê tông. Đảm bảo luồng bê tông khi đổ.
Yêu cầu về neo nối:
- Mối nối giữa các thanh cốt thép phải đảm bảo mật độ neo không vượt quá giới hạn an toàn. Đặc biệt trong vùng dầm không chịu mô men uốn lớn.
- Nối thép cần thực hiện theo đúng kỹ thuật buộc nối hoặc hàn nối. Điều này sẽ tùy thuộc vào loại thép và vị trí cấu kiện.
Đường kính thép chịu lực
- Đường kính thép chịu lực phổ biến dao động từ 12mm đến 25mm.
- Một số khu vực dùng dầm chính hoặc những vị trí chịu lực lớn. Lúc này có thể sử dụng cốt thép đường kính lên đến 32mm.
- Không được sử dụng thép có đường kính lớn hơn 1/10 bề rộng của tiết diện dầm. Từ đó tránh ảnh hưởng đến cấu trúc và độ linh hoạt của bố trí.
Khoảng hở cốt thép trong dầm
Khoảng hở giữa các thanh thép được hiểu là khoảng cách thông thủy . Đây chính là khoảng trống cần thiết để đảm bảo bê tông có thể lấp đầy. Đồng thời tránh hiện tượng rỗ tổ ong. Cụ thể như sau:
- Cốt thép lớp dưới: Khoảng hở tối thiểu là 25mm.
- Cốt thép lớp trên: Khoảng hở tối thiểu là 30mm.
Khi bố trí 2 hàng thép cần lưu ý sau:
- Khoảng cách giữa các hàng dưới cùng và hàng trên liền kề phải ≥ 50mm.
- Tránh bố trí thanh thép ngay tại khe hở hàng dưới. Nên đặt thanh ở hàng trên để thuận lợi trong việc thi công và đầm bê tông.
- Khi sử dụng đầm dùi khoảng hở giữa các lớp thép phải đủ. Từ đó đầu đầm dùi có thể xuyên qua.
Bố trí cốt thép tại vị trí giao nhau giữa các dầm
Tại điểm giao giữa dầm chính và dầm sàn, việc bố trí thép dầm móng nhà 2 tầng cần tuân thủ nguyên tắc. Thông qua đó tránh va chạm và đảm bảo truyền lực tối ưu. Cụ thể cần tuân thủ chặt chẽ những nguyên tắc sau:
- Các thanh thép thường giao nhau tại góc vuông. Do đó dễ xảy ra chồng chéo, đặc biệt là với các thanh thép lớp trên.
- Cốt thép dầm chính nên được bố trí phía dưới, bên dưới cốt thép dầm sàn. Từ đó tạo không gian giao cắt và thuận lợi trong thi công.
- Đảm bảo sự liên kết chắc chắn và an toàn tại nút giao kết cấu. Đồng thời giúp quá trình đổ bê tông không bị gián đoạn.
Cách bố trí thép dầm móng nhà 2 tầng hiệu quả nhất

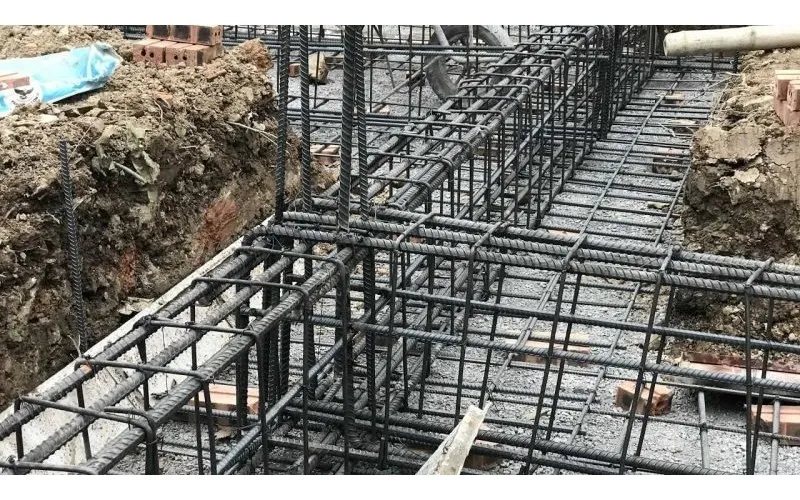

Lựa chọn đúng đường kính cốt thép dọc trong dầm
- Cốt thép chịu lực là thành phần chính chịu tác động của mô men uốn. Cùng với đó chúng chịu lực dọc trong bố trí thép dầm móng nhà 2 tânhf. Việc lựa chọn đúng đường kính sẽ ảnh hưởng trực tiếp đến khả năng làm việc và độ bền kết cấu.
- Đối với nhà dân dụng 2 tầng, đường kính cốt thép dọc thường dao động từ 12mm đến 25mm.
- Một số khu vực dùng dầm chính hoặc các vị trí chịu lực lớn. Lúc này có thể sử dụng cốt thép có đường kính lên tới 32mm. Điều này tùy theo tính toán chịu lực cụ thể của từng hạng mục.
Đảm bảo lớp bê tông bảo vệ cốt thép đúng quy chuẩn
- Lớp bảo vệ (cover) bê tông là phần bê tông bao quanh cốt bố trí thép dầm móng nhà 2 tầng. Nó đóng vai trò bảo vệ khỏi các tác nhân ăn mòn. Ví dụ như độ ẩm, hóa chất và điều kiện môi trường.
- Độ dày lớp bảo vệ thường được xác định tối thiểu bằng đường kính thanh thép,. Trong nhiều trường hợp, cần đạt hoặc vượt mức tiêu chuẩn theo TCVN. Cùng với đó là tiêu chuẩn thiết kế riêng của từng công trình.
- Lớp bảo vệ hợp lý không chỉ duy trì độ bền lâu dài cho thép. Nó còn đảm bảo sự liên kết giữa bê tông và cốt thép được ổn định. Thông qua đó hạn chế nứt vỡ hoặc bong tróc bề mặt.
Tuân thủ khoảng cách tiêu chuẩn giữa các thanh thép
- Khoảng cách giữa hai thanh cốt thép phải đủ. Thông qua đó bê tông có thể chảy đều và bao phủ toàn bộ thép. Tránh hiện tượng rỗ tổ ong, cốt thép không kết dính hoặc không đạt cường độ thiết kế.
- Khoảng cách tối thiểu giữa các thanh thép phải lớn hơn hoặc bằng chính đường kính của thanh thép đó. Không nhỏ hơn 25mm trong mọi trường hợp.
- Khi bố trí nhiều lớp cốt thép, không nên đặt các thanh trùng nhau ở cùng một vị trí. Thay vào đó, nên bố trí theo dạng so le hoặc cách lớp. Điều này bảo đảm bê tông có thể len lỏi và bao phủ hiệu quả.
- Một số khu vực có giao điểm hoặc vị trí chịu lực lớn. Ví dụ như điểm giao giữa dầm chính và dầm phụ. Lúc này bạn cần bố trí thép hợp lý để tránh chồng chéo, gây cản trở trong quá trình đổ bê tông. Thông qua đó tránh ảnh hưởng đến cấu trúc chịu lực.
Xem thêm:
Trên đây là những điều cần biết về việc bố trí thép dầm móng nhà 2 tầng. Cùng với đó là các loại dầm móng nhà phổ biến và cách bố trí thép hiệu quả nhất. Để được tư vấn cụ thể, hãy liên hệ Xây dựng Mộc Trang theo thông tin bên dưới
