Kết cấu thép dầm móng nhà cấp 4 - Những điều cần biết

4.7/5 - (504 bình chọn)

Trong lĩnh vực xây dựng, ông bà ta nói rằng “Móng nhà chắc thì nhà mới vững”. Đây là câu nói chỉ về tầm quan trọng việc thi công móng nhà, kể cả nhà cấp 4. Trong đó, kết cấu thép dầm móng nhà đóng vai trò phân bổ tải trọng từ trên xuống móng. Nhờ đó, công trình nhà cấp 4 sẽ trở nên vững chắc và an toàn hơn. Đồng thời giảm tình trạng sụt lún, hư hại trong tương lai. Vậy kết cấu thép dầm móng nhà cấp 4 thi công như thế nào? Hãy cùng Xây dựng Mộc Trang tìm hiểu chi tiết trong bài viết này. Cùng với đó là lưu ý khi xây dựng

Mục lục

1 Kết cấu thép dầm móng nhà cấp 4 gồm những gì?
2 Vai trò của kết cấu thép dầm móng nhà là gì?
3 Các kết cấu thép dầm móng nhà cấp 4 phổ biến nhất
4 Quy trình thi công kết cấu thép dầm móng nhà cấp 4
5 Những lưu ý khi thi công kết cấu dầm móng nhà cấp 4

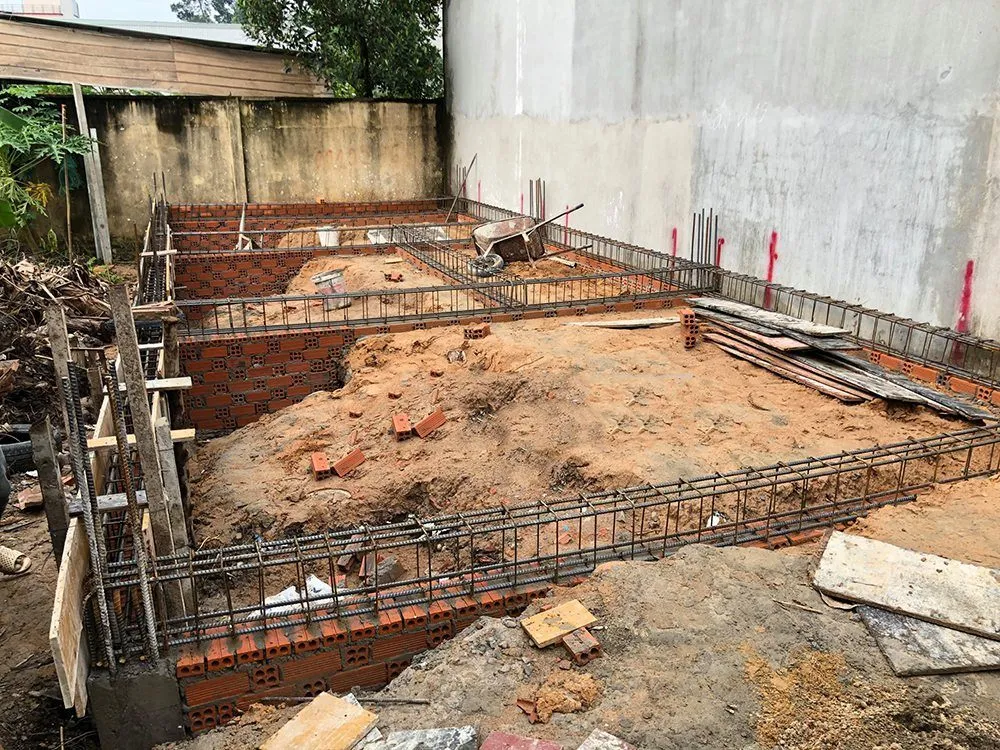

Kết cấu thép dầm móng nhà cấp 4 gồm những gì?

Trong kết cấu móng của nhà cấp 4, hệ kết cấu thép dầm móng nhà cấp 4 đóng vai trò quan trọng trong việc chịu lực. Đồng thời truyền tải trọng và đảm bảo sự ổn định cho toàn bộ công trình. Hệ thống này bao gồm ba thành phần chính. Đó là dầm chính, dầm phụ và thép gia cường. Mỗi bộ phận giữ một vai trò cấu trúc riêng biệt nhưng có mối liên kết chặt chẽ với nhau. Cụ thể như sau

Dầm chính (Main Beam)

Được bố trí dọc theo chiều dài ngôi nhà. Thường chạy song song với trục chính của công trình.
Là bộ phận chịu lực chủ đạo, tiếp nhận toàn bộ tải trọng từ sàn nhà, tường xây. Sau đó truyền xuống hệ móng bên dưới.

Dầm phụ (Secondary Beam)

Nằm vuông góc hoặc song song với dầm chính, có nhiệm vụ kết nối các dầm chính lại với nhau theo phương ngang.
Phân tán và truyền tải trọng từ sàn và tường về các dầm chính. Đồng thời, dầm phụ còn đóng vai trò làm tăng độ ổn định tổng thể của hệ thống kết cấu.

Thép gia cường (Reinforcement Steel)

Bố trí tại các khu vực chịu lực tập trung của ngôi nhà. Ví dụ như gối dầm, điểm giao nhau giữa dầm chính và dầm phụ. Ngoài ra là các vị trí có độ võng và moment uốn lớn.
Tăng cường khả năng chịu lực kéo, chịu uốn và hạn chế nứt cho kết cấu. Ngoài ra, thép gia cường cải thiện độ bền và độ ổn định lâu dài của dầm móng. Điều này đặc biệt trong các điều kiện tải trọng bất lợi.

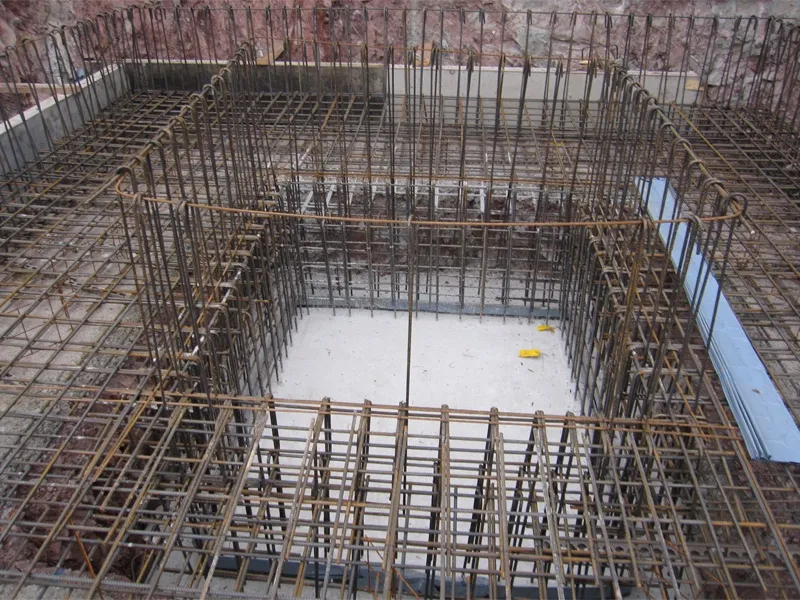

Vai trò của kết cấu thép dầm móng nhà là gì?

Kết cấu thép dầm móng nhà cấp 4 là một bộ phận cấu trúc quan trọng trong hệ móng. Kết cấu thép này không chỉ đảm nhiệm chức năng chịu lực. Nó còn đóng vai trò then chốt trong việc kết nối, phân phối tải trọng. Đồng thời tối ưu không gian sử dụng trong công trình xây dựng. Cụ thể:

Dầm móng tiếp nhận tải trọng từ các cấu kiện phía trên như tường, cột, sàn, mái…
Truyền lực đều và hiệu quả xuống hệ móng cọc hoặc nền đất bên dưới. Đảm bảo tính ổn định kết cấu.
Gắn kết các bộ phận như cột, sàn, tường và trần thành một khối vững chắc.
Hạn chế hiện tượng nứt, xê dịch hoặc lún lệch giữa các bộ phận cấu trúc.
Phân bố lực đều từ thân công trình xuống móng, giảm nguy cơ quá tải cục bộ.
Giúp nền đất chịu lực hiệu quả hơn và kéo dài tuổi thọ công trình.
Có thể tận dụng để bố trí tầng hầm, kho kỹ thuật. Có thể dùng làm khu vực lắp đặt hệ thống điện, cấp thoát nước.
Hỗ trợ tối ưu diện tích sử dụng mà không ảnh hưởng đến cấu trúc chính.
Dầm móng có thể thiết kế theo nhiều hình thức để phù hợp với tổng thể công trình.
Trong một số trường hợp, có thể làm lộ thiên tạo điểm nhấn kiến trúc. Điều này đặc biệt phổ biến ở biệt thự, nhà phố.

Các kết cấu thép dầm móng nhà cấp 4 phổ biến nhất

Dầm móng đơn

Kết cấu thép dầm móng nhà cấp 4 móng đơn là một cấu kiện bê tông cốt thép có dạng hình trụ. Nó đóng vai trò liên kết các móng đơn trong hệ thống móng. Từ đó tạo nên một khung móng vững chắc, ổn định cho các công trình xây dựng. Loại dầm này có cấu tạo cơ bản bao gồm một hệ thống cốt thép bên trong. Chúng được bao bọc bởi lớp bê tông, giúp truyền tải lực một cách hiệu quả. Dầm móng đơn thường được áp dụng cho các công trình dân dụng. Ví dụ như nhà ở, công trình công nghiệp nhẹ. Cùng với đó là các công trình phụ trợ với tải trọng vừa và nhỏ.

Về mặt ưu điểm, dầm móng đơn có khả năng thi công nhanh chóng và dễ dàng. Đồng thời giúp tiết kiệm chi phí so với các loại dầm móng phức tạp hơn. Loại dầm này đặc biệt thích hợp với các công trình xây dựng trên nền đất vững chắc. Tuy nhiên, dầm móng đơn cũng có những hạn chế về khả năng chịu tải. Tuy nhiên một số công trình xây dựng trên nền đất yếu hoặc có tải trọng lớn. Vì thế loại dầm này sẽ không đảm bảo được sự ổn định. Cùng với đó không đảm bảo an toàn lâu dài của công trình.

Dầm móng bè

Kết cấu thép dầm móng nhà cấp 4 móng bè là một loại dầm móng đặc biệt. Kết cấu này được thiết kế phục vụ cho các công trình có tải trọng lớn. Cùng với đó là các công trình dược xây dựng trên nền đất yếu. Đặc điểm nổi bật của dầm móng bè là cấu tạo phẳng và diện tích bề mặt rộng. Chúng bao phủ toàn bộ diện tích công trình. Điều này giúp dầm móng bè phân bổ đều tải trọng của công trình lên nền đất. Thông qua đó giảm thiểu nguy cơ lún, nghiêng hay hư hỏng móng. Điều này xảy ra do sự không đồng đều của nền đất.

Dầm móng bè được thiết kế nhằm tối ưu hóa khả năng chịu lực của công trình. Đặc biệt là trong các trường hợp nền đất có độ ổn định kém. Cùng với đó là khi thi công công trình yêu cầu tải trọng cao. Tuy nhiên kết cấu dầm móng này có cấu tạo đặc biệt và phạm vi phân bổ tải trọng rộng. Vì thế dầm móng bè thường được sử dụng trong các công trình lớn như các tòa nhà cao tầng. Ngoài ra là các nhà máy công nghiệp, hoặc các công trình hạ tầng quan trọng.

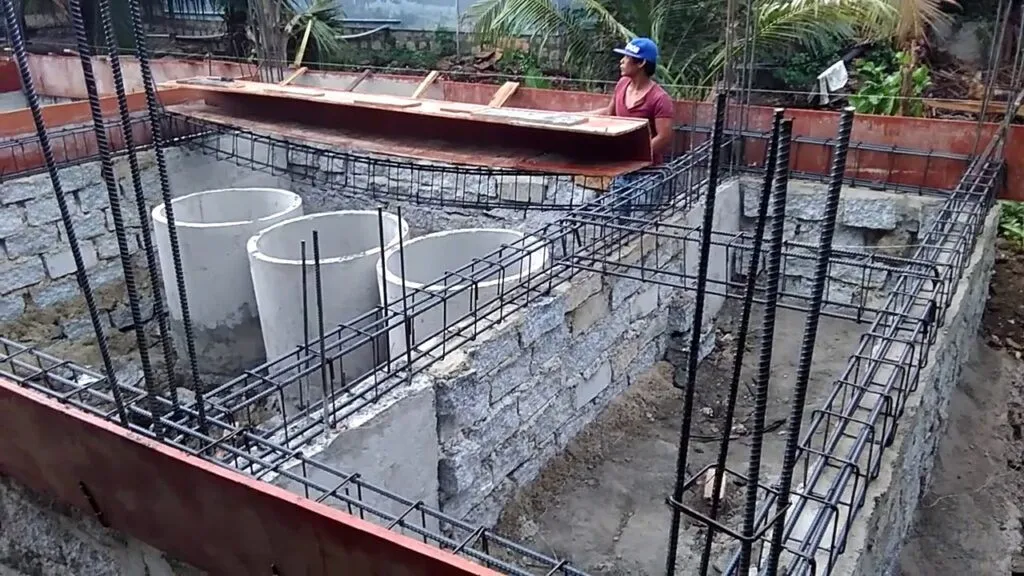

Dầm móng băng

Kết cấu thép dầm móng nhà cấp 4 móng băng là một loại dầm móng được sử dụng phổ biến trong xây dựng. Loại kết cấu này được sử dụng với nhiệm vụ liên kết các móng đơn lại với nhau. Thông qua đó tạo thành một hệ thống khung móng vững chắc. Dầm móng băng thường được áp dụng trong các công trình có tải trọng trung bình hoặc lớn. Cùng với đó là các công trình điều kiện địa chất đa dạng. Cấu tạo của dầm móng băng bao gồm các lớp sau:

Lớp bê tông lót: Đây là lớp bê tông được thi công trước. Có tác dụng tạo mặt bằng phẳng cho các lớp tiếp theo, giúp ổn định cấu trúc dầm móng.
Lớp thép trên: Chịu lực nén chính cho dầm. Chúng thường sử dụng các thanh thép có đường kính lớn hơn so với lớp thép dưới. Thông qua đó đảm bảo khả năng chịu tải của dầm.
Lớp thép dưới: Chịu lực kéo và đóng vai trò quan trọng trong việc liên kết các thanh thép dọc. Từ đó giúp tăng cường sự ổn định và độ bền của dầm.
Lớp bê tông bảo vệ cốt thép: Lớp bê tông này bao bọc toàn bộ hệ thống cốt thép. Nó có chức năng bảo vệ các thanh thép khỏi sự ăn mòn và tác động của môi trường. Đồng thời, lớp bê tông cũng chịu lực nén. Từ đó góp phần vào khả năng chịu tải chung của dầm móng.

Quy trình thi công kết cấu thép dầm móng nhà cấp 4

Bước 1: Chuẩn bị vật tư và thiết bị

Việc kiểm tra kỹ lưỡng chất lượng vật liệu, đặc biệt là cốt thép (mác thép, độ bền kéo, tình trạng bề mặt), là điều kiện bắt buộc. Thông qua đó đảm bảo độ bền và tuổi thọ kết cấu. Vì thế, trước khi thi công kết cấu thép dầm móng nhà cấp 4, cần kiểm tra kỹ càng. Đồng thời chuẩn bị đầy đủ các vật liệu và thiết bị cần thiết. Bao gồm:

Vật liệu xây dựng: Thép xây dựng theo đúng chủng loại và quy cách. Ngoài ra cần chuẩn bị bê tông, xi măng, gạch, cát, đá, phụ gia nếu có.
Thiết bị thi công: Máy cắt và uốn thép, máy hàn, máy đầm, thước đo, máy thủy bình, dây dọi. Ngoài ra là cũng như các thiết bị an toàn lao động. Ví dụ như găng tay, mũ bảo hộ, giày bảo hộ, dây đai…

Bước 2: Đào móng và vệ sinh mặt bằng

Đào móng theo thiết kế: Thực hiện đào móng theo bản vẽ kỹ thuật. Tất cả đảm bảo đúng kích thước chiều sâu, chiều rộng và hình dáng hình học. Những yêu cầu này đã được đưa vào theo hồ sơ thiết kế được phê duyệt.
Làm phẳng và làm sạch đáy móng: Sau khi đào hoàn tất, tiến hành dọn sạch đáy hố móng. Sau đó loại bỏ toàn bộ đất đá rời rạc, rễ cây và các vật liệu tạp chất. Từ đó hạn chế ảnh hưởng đến quá trình lắp dựng thép và đổ bê tông.

Bước 3: Gia công và lắp đặt kết cấu thép dầm móng nhà cấp 4

Sử dụng bản vẽ chi tiết để cắt kết cấu thép dầm móng nhà cấp 4 theo kích thước yêu cầu. Các thanh thép được uốn đúng bán kính, hình dạng quy định. Những thông tin này nằm tại vị trí móc neo, mối nối hoặc vị trí gia cường.
Các thanh thép dầm chính được đặt trước theo phương dọc nhà. Sau đó chúng được gắn cố định vào vị trí trung tâm móng. Điều này dóng vai trò chịu tải trọng chính từ kết cấu phía trên.
Sau đó lắp các thanh dầm phụ nối giữa các dầm chính. Thông qua đó tạo thành mạng lưới chịu lực hoàn chỉnh. Mối nối giữa dầm chính và dầm phụ cần được buộc chặt. Tại đây sẽ buộc bằng dây kẽm hoặc hàn chắc chắn.
Tăng cường thanh thép tại các điểm giao nhau, góc vuông và vùng chân cột. Đây là những nơi có xu hướng tập trung ứng suất lớn.
Hàn hoặc buộc chắc các mối nối theo đúng quy chuẩn. Đảm bảo khoảng cách, lớp bảo vệ bê tông và chiều dài neo đúng với tiêu chuẩn kỹ thuật.

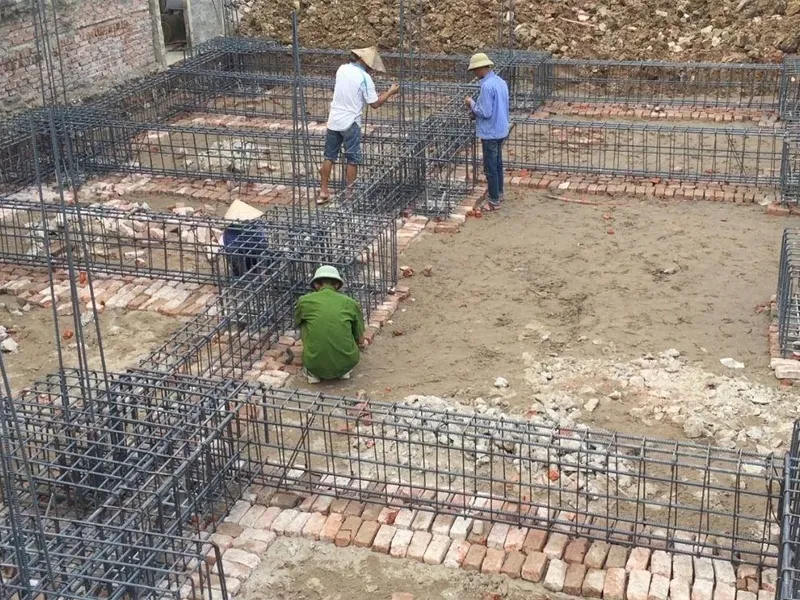

Bước 4: Thi công đổ bê tông móng

Sau khi hoàn tất việc bố trí và kiểm tra kết cấu thép dầm móng nhà cấp 4, công tác đổ bê tông được tiến hành như sau:

Bê tông có thể trộn tại chỗ hoặc sử dụng bê tông thương phẩm. Điều này tùy thuộc vào quy mô công trình. Thành phần hỗn hợp cần đảm bảo đúng cấp phối theo thiết kế. Thông thường dùng bê tông mác 200–300 cho móng nhà dân dụng.
Đổ bê tông liên tục, đều tay để tránh tạo mạch ngừng, đảm bảo độ liền khối.
Khi đổ đến đâu, dùng đầm rung hoặc đầm tay. Thông qua đó nén chặt hỗn hợp, loại bỏ bọt khí và tránh rỗ mặt bê tông.
Bề mặt bê tông sau khi đổ phải được làm phẳng bằng bàn xoa. Thậm chí có thể dùng thước nhôm chuyên dụng.
Ngay sau khi bê tông bắt đầu ninh kết (sau khoảng 4–6 giờ), tiến hành bảo dưỡng. Việc bảo dưỡng sẽ thực hiện bằng cách giữ ẩm thường xuyên.
Duy trì độ ẩm cho bê tông liên tục trong tối thiểu 7 ngày đầu tiên. Từ đó đảm bảo cường độ phát triển tối ưu và hạn chế nứt nẻ do co ngót.

Bước 5: Kiểm tra và hoàn thiện móng

Lúc này kết cấu thép dầm móng nhà cấp 4 đã đảm bảo chắc chắn. Cùng với đó là bê tông đạt độ cứng cần thiết. Khi đó quá trình nghiệm thu và hoàn thiện được thực hiện theo các bước:

Kiểm tra trực quan về bề mặt không rỗ, không nứt chân chim. Đồng thời không bị võng hoặc sai lệch cao độ.
Đo lại kích thước hình học của móng để đảm bảo tuân thủ đúng bản vẽ thiết kế.
Kiểm tra vị trí thép chờ và các điểm neo chờ để chuẩn bị kết nối với cột, tường.
Xử lý lại bề mặt nếu có khiếm khuyết nhẹ (xoa thêm lớp vữa xi măng cát).
Thi công lớp chống thấm móng bằng các vật liệu chuyên dụng. Ví dụ như sơn chống thấm, màng bitum hoặc phụ gia thẩm thấu. Điều này đặc biệt quan trọng với công trình có tầng hầm hoặc nền yếu.
Loại bỏ cốp pha, dọn dẹp sạch sẽ vật liệu thừa, vệ sinh khu vực móng.
Chuẩn bị sẵn sàng cho bước tiếp theo như dựng cột, thi công sàn tầng trệt.

Những lưu ý khi thi công kết cấu dầm móng nhà cấp 4

Cần xem xét kỹ địa hình trước khi thi công

Trước khi tiến hành thi công kết cấu thép dầm móng nhà nhà cấp 4, việc khảo sát và đánh giá địa hình là một yếu tố cực kỳ quan trọng. Quá trình này giúp xác định chính xác loại móng phù hợp với đặc điểm của khu vực xây dựng. Đồng thời đưa ra các thông số kỹ thuật về chiều sâu và chiều rộng của móng. Một công tác khảo sát địa hình chi tiết không chỉ đảm bảo tính ổn định. Nó còn đảm bảo độ bền của công trình trong suốt quá trình sử dụng. Đồng thời còn giúp ngăn ngừa các rủi ro. Ví dụ như lún móng, nghiêng công trình hay hư hỏng kết cấu do nền đất yếu.

Tuy nhiên, không phải khu vực nào cũng thuận lợi cho việc thi công móng. Đặc biệt là những khu vực có đặc điểm địa hình phức tạp. Chẳng hạn như nền đất bị sụt lún, chứa nhiều bùn, hay đất ao hồ, đất mượn. Các yếu tố này đều có thể ảnh hưởng đến khả năng chịu tải và ổn định của móng. Trong những trường hợp như vậy, việc thi công móng sẽ gặp nhiều khó khăn. Vì thế cần đòi hỏi các biện pháp xử lý đặc biệt.

Thiết kế kết cấu thép dầm móng nhà cấp 4 phù hợp

Thiết kế kết cấu thép dầm móng nhà cấp 4 phải được thực hiện một cách chi tiết và cân nhắc kỹ lưỡng. Thông qua đó đảm bảo tính an toàn, ổn định và tiết kiệm chi phí cho công trình. Việc xác định loại móng phù hợp với đặc điểm nền đất là yếu tố quyết định. Đặc biệt là trong quá trình thiết kế kết cầu thép dầm móng nhà cấp 4. Điều này do móng chính là bộ phận chịu lực chính của công trình. Tại đây cần có sự phối hợp chặt chẽ giữa kiến trúc sư, kỹ sư xây dựng và nhà thầu thi công. Đây là điều quan trọng để đưa ra một giải pháp tổng thể phù hợp. Đồng thời đáp ứng đầy đủ các yêu cầu về kỹ thuật và tính an toàn của công trình.

Nguyên vật liệu cần đảm bảo chất lượng

Chất lượng nguyên vật liệu là yếu tố then chốt quyết định đến tính bền vững và tuổi thọ kết cấu thép dầm móng nhà cấp 4. Các vật liệu như bê tông, cốt thép, cọc, v.v., cần phải đáp ứng các tiêu chuẩn nghiêm ngặt. Đồng thời được kiểm tra chất lượng kỹ lưỡng trong suốt quá trình thi công. Bê tông cần có cường độ nén và độ bền tốt. Cốt thép phải đảm bảo tính chịu lực và khả năng chống ăn mòn trong môi trường.

Việc sử dụng nguyên vật liệu kém chất lượng có thể dẫn đến các vấn đề nghiêm trọng. Ví dụ như nứt móng, lún không đều, hay thậm chí là sập móng. Điều này ảnh hưởng đến tính an toàn của công trình và gây tốn kém chi phí sửa chữa. Do đó, việc lựa chọn và sử dụng nguyên vật liệu chất lượng rất quan trọng. Nó không chỉ đảm bảo tính bền vững cho công trình. Đồng thời còn góp phần tiết kiệm chi phí dài hạn cho chủ đầu tư.

Xem thêm:

Trên đây là những điều cần biết về kết cấu thép dầm móng nhà cấp 4. Cùng với đó là quy trình thi công và những lưu ý khi thực hiện kết cấu dầm móng nhà. Để được tư vấn cụ thể, hãy liên hệ Xây dựng Mộc Trang theo thông tin bên dưới
