Một ngôi nhà 3 tầng đẹp, vững chắc và bền vững theo thời gian là điều ai cũng mong muốn. Trong đó phần móng cọc là một trong những yếu tố quan trọng nhất quyết định đến những điều này. Việc thiết kế và thi công đúng cách sẽ giúp công trình duy trì được cấu trúc vững chắc. Đồng thời chống lại tác động từ môi trường bên ngoài cũng như tải trọng do chính công trình gây ra. Vậy làm sao để phần móng cọc nhà 3 tầng được thi công chuẩn nhất? Hãy cùng Xây dựng Mộc Trang tìm hiểu và giải đáp chi tiết trong bài viết này
Mục lục
Móng cọc là gì?
Trước khi tìm hiểu cách xây dựng móng cọc nhà 3 tầng thì cần biết móng cọc là gì. Trong lĩnh vực xây dựng, móng cọc là một giải pháp nền móng quen thuộc. Nó được ứng dụng phổ biến đặc biệt trong điều kiện địa chất phức tạp. Đây là loại móng chuyên dụng, được thiết kế tối ưu về cấu trúc hiệu quả. Thông qua đó đảm bảo độ ổn định cho công trình xây dựng khi thi công trên nền đất yếu. Đây là một đặc điểm phổ biến tại nhiều khu vực ở Việt Nam.
Đặc điểm thổ nhưỡng tại Việt Nam là nền đất yếu, dễ lún và có sức chịu tải thấp. Vì thế việc xử lý và gia cố nền trước khi thi công móng là điều bắt buộc. Thông qua đó đảm bảo hiệu quả chịu lực. Một trong những phương pháp gia cố nền hiệu quả là đóng cừ tràm. Đây là giải pháp tiết kiệm và phù hợp với điều kiện thi công truyền thống. Việc sử dụng cừ tràm không chỉ giúp cải thiện khả năng chịu lực của nền đất. Nó còn kết hợp hiệu quả với móng cọc trong việc nâng cao độ ổn định tổng thể cho công trình.
Ngoài ra, phần chân trụ của móng cọc thường được gia cố thêm bằng hệ thống cừ tràm. Đặc biệt ở các khu vực có mực nước ngầm cao hoặc độ lún không đồng đều. Sự kết hợp giữa móng cọc và cừ tràm không chỉ giúp tăng cường khả năng chịu tải. Nó còn hạn chế hiện tượng lún lệch có thể gặp khi thời tiết bất thường. Đồng thời nâng cao tuổi thọ và độ bền vững của công trình theo thời gian.

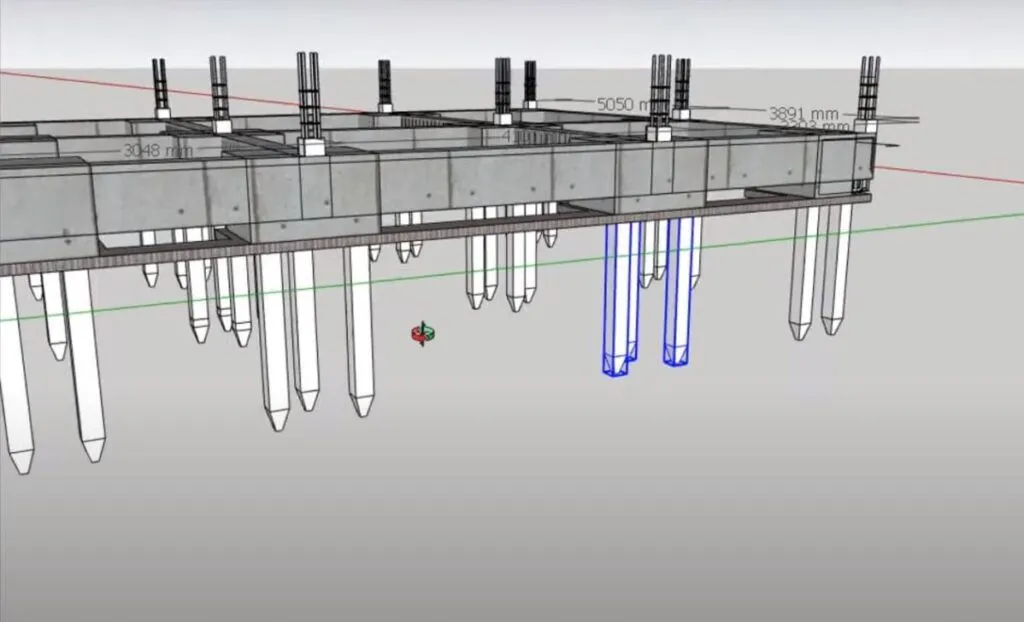

Cấu tạo của móng cọc nhà 3 tầng gồm những gì?
Trong thi công móng cọc nhà 3 tầng, hệ móng thường bao gồm hai bộ phận chính Việc lựa chọn đúng loại cọc và thi công đúng kỹ thuật là yếu tố quan trọng. Nó sẽ quyết định đến độ ổn định, tuổi thọ và an toàn lâu dài của công trình. Cụ thể như sau:

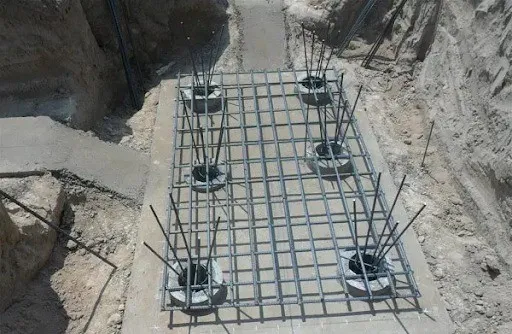

- Phần đài cọc: Đây là bộ phận có chức năng liên kết các cọc lại với nhau. Chúng được thi công bằng bê tông cốt thép theo đúng thiết kế kết cấu. Đài cọc giúp phân phối đều tải trọng từ toàn bộ công trình xuống các đầu cọc. Từ đó đảm bảo truyền lực ổn định và hiệu quả xuống nền đất bên dưới.
- Phần cọc: Cọc là cấu kiện chịu lực chính trong hệ móng. Nó có thể được lựa chọn từ nhiều vật liệu. Ví dụ như cọc bê tông cốt thép, cọc thép, hoặc cừ tràm. Điều này tùy thuộc vào điều kiện địa chất và yêu cầu thiết kế. Cọc được thi công bằng phương pháp ép hoặc đóng xuống nền đất bằng các thiết bị chuyên dụng. Quá trình này tạo ra lực nén từ đầu cọc, có tác dụng làm chặt các lớp đất yếu. Đồng thời tăng cường khả năng chịu tải cho móng công trình.
Móng cọc nhà 3 tầng có cần ép? Ép bao nhiêu tấn là đủ?

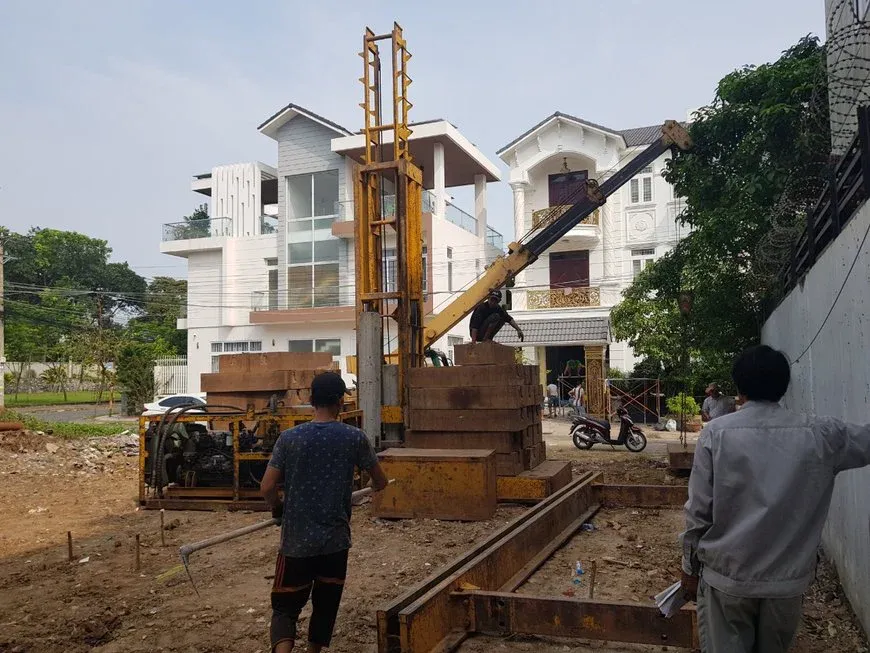

Việc xác định tải trọng ép cọc cho móng cọc nhà 3 tầng được thực hiện dựa trên hồ sơ thiết kế kỹ thuật do kiến trúc sư, nhà thầu và đội ngũ thi công cung cấp. Đối với nhà ở 3 tầng, loại cọc thường sử dụng có đường kính từ 200 mm đến 250 mm. Quá trình thi công ép cọc chủ yếu được thực hiện bằng máy ép neo thủy lực. Trong đó máy neo sẽ tác động với lực ép phổ biến trong khoảng từ 40 đến 50 tấn.
Bên cạnh đó, thiết kế đài cọc là yếu tố then chốt. Nó cũng ảnh hưởng trực tiếp đến khả năng chịu tải và số lượng cọc cần bố trí. Tải trọng của toàn bộ công trình được truyền xuống đầu cọc thông qua đài cọc. Ngoài ra có một công thức cho phép ước tính sơ bộ tải trọng truyền xuống móng. Thông qua đó làm cơ sở để lựa chọn số lượng và chủng loại cọc phù hợp. Đồng thời đảm bảo an toàn và hiệu quả cho công trình.
Để xác định số lượng cọc cần thiết, có thể sử dụng công thức tính tải trọng tổng như sau:
Tải trọng tổng = 1,2 ÷ 1,5 tấn/m² × diện tích truyền tải của cột × 1,2 (hệ số momen) × số tầng.
Trong đó:
- 1,2 – 1,5 tấn/m² là mức tải trọng trung bình. Trong đó bao gồm tải trọng bản thân, tải trọng hoạt tải và tải trọng tường.
- Diện tích chịu tải của cột tính bằng mét vuông (m²).
- Hệ số momen 1,2 dùng để hiệu chỉnh ảnh hưởng của lực momen tại chân cột.
- Số tầng phản ánh tổng tải trọng truyền xuống móng.
Yếu tố ảnh hưởng đến kích thước thi công móng cọc nhà 3 tầng
Đặc điểm địa hình khu vực thi công
Địa hình tại khu vực xây dựng đóng vai trò quan trọng trong móng cọc nhà 3 tầng. Đây là yếu tố sẽ tác động đến việc xác định chiều sâu và phương pháp thi công móng cọc. Một số trường hợp thi công khu vực có địa hình dốc lớn hoặc nền đất yếu. Lúc này móng cần được thiết kế với độ sâu lớn hơn. Thông qua đó đảm bảo độ ổn định và an toàn lâu dài cho công trình. Hơn nữa, điều kiện địa hình còn là cơ sở để lựa chọn chủng loại cọc phù hợp. Ví dụ như cọc ép, cọc khoan nhồi, cọc ly tâm… Đồng thời ảnh hưởng trực tiếp đến biện pháp thi công móng.
Tải trọng công trình
Tổng tải trọng của công trình là yếu tố then chốt trong thiết kế móng cọc nhà 3 tầng. Đặc biệt khi trải trọng một ngôi nhà dân dụng cao 3 tầng là vô dùng lớn. Công trình có tải trọng càng lớn thì móng cọc càng cần được tính toán kỹ lưỡng. Từ đó đảm bảo khả năng chịu lực và phân phối tải trọng đồng đều xuống nền đất. Đồng thời hạn chế tối đa tình trạng lún không đều, gây nứt hoặc hư hại kết cấu.
Mối liên hệ với móng công trình liền kề
Một số công trình xây dựng nằm trong khu vực đã có nhiều công trình hiện hữu. Lúc này việc khảo sát đầy đủ về kết cấu móng và chiều sâu móng của các công trình lân cận là vô cùng cần thiết. Dữ liệu này sẽ giúp kỹ sư đưa ra phương án thiết kế móng cọc hợp lý. Thông qua đó tránh xung đột kết cấu và hạn chế các nguy cơ về sụt lún, nứt nẻ. Cùng với đó giảm thiểu ảnh hưởng tiêu cực đến nền móng công trình xung quanh.
Điều kiện địa chất và khí hậu
Yếu tố địa chất à khí đều ảnh hưởng đến độ sâu và hình thức móng cọc cần thiết. Trong đó yếu tố địa chất bao gồm thành phần đất, mực nước ngầm, độ lún tự nhiên… Điều kiện khí hậu đặc thù bao gồm biến động nhiệt độ, lượng mưa, gió mạnh,… Ví dụ, một số khu vực có mực nước ngầm cao hoặc đất yếu. Lúc này móng cọc nhà 3 tầng thường phải được thiết kế sâu hơn. Thông qua đó đảm bảo ổn định lâu dài cho kết cấu công trình. Đặc biệt trong điều kiện thời tiết khắc nghiệt hoặc có nguy cơ xói lở.
Quy trình ép cọc bê tông móng nhà 3 tầng theo tiêu chuẩn
Quy trình ép cọc bê tông cho móng cọc nhà 3 tầng cần thực hiện theo một quy trình chuẩn. Thông qua đó đảm bảo chất lượng và an toàn cho công trình. Quy trình này bao gồm một số bước chính. Cụ thể như sau
Bước 1: Chuẩn bị mặt bằng và thiết bị thi công
- San lấp mặt bằng: Làm phẳng khu vực thi công, loại bỏ chướng ngại vật. Đồng thời đảm bảo mặt bằng ổn định để bố trí máy móc.
- Vận chuyển cọc và thiết bị chuyên dụng: Đưa cọc bê tông đúc sẵn đến công trường. Cùng với đó là máy ép cọc và các thiết bị hỗ trợ
- Hoàn tất thủ tục pháp lý: Chuẩn bị đầy đủ các giấy tờ cấp phép cần thiết. Ví dụ như giấy phép xây dựng, biên bản bàn giao mặt bằng, hồ sơ kỹ thuật. Tất cả cần được được chuẩn bị đầy đủ và hợp lệ.
Bước 2: Ép thử cọc và triển khai thi công chính thức
- Tiến hành ép thử: Thực hiện ép thử một đoạn cọc đầu tiên. Thông qua đó xác định chiều sâu hợp lý, đánh giá sức chịu tải của nền đất. Đồng thời điều chỉnh phương án thi công móng cọc nhà 3 tầng nếu cần.
- Kiểm tra và thống nhất thông số: Tại đây việc tính toán sẽ dựa vào kết quả ép thử. Lúc này đơn vị thi công điều chỉnh số lượng, chiều dài. Cùng với đó là điều chỉnh kích thước cọc cho toàn bộ công trình.
- Ép cọc đại trà: Triển khai ép cọc chính thức dưới sự giám sát của kỹ sư hiện trường. Tất cả đảm bảo cọc được ép đúng vị trí, đúng độ sâu. Đồng thời theo tiêu chuẩn kỹ thuật đã phê duyệt.
Bước 3: Đào và gia công tường bao móng
- Đào hố móng theo thiết kế: Dựa vào bản vẽ kỹ thuật, hố móng được đào đúng kích thước, cao độ và vị trí.
- Gia công tường bao móng: Sử dụng máy móc chuyên dụng để tạo hình hố móng. Tất cả đảm bảo tính chính xác trong thi công và an toàn cho công trình lân cận.
Bước 4: Lắp đặt cốt thép và giằng móng cọc nhà 3 tầng

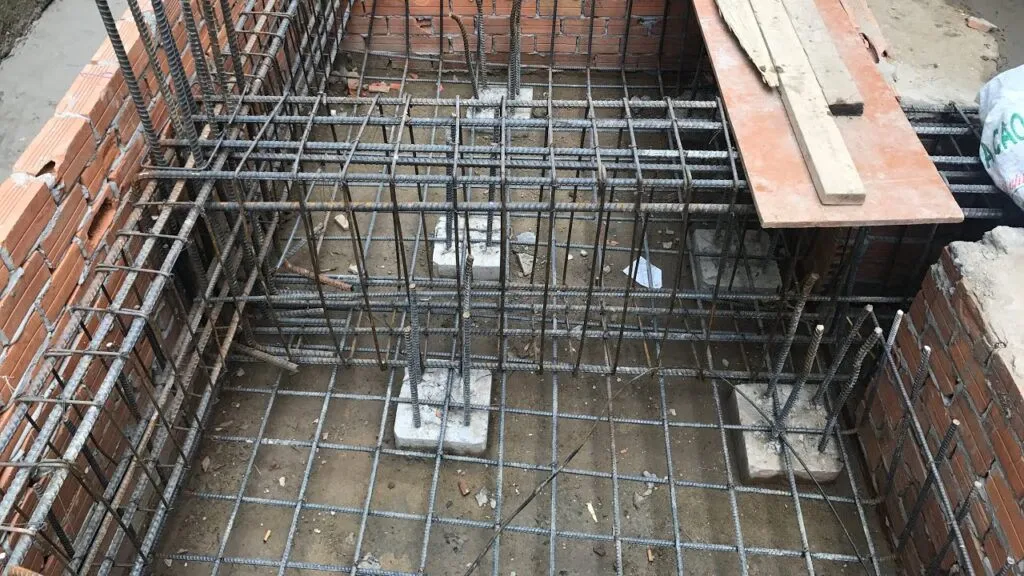

- Lắp đặt lồng thép vào móng cọc: Cốt thép được gia công theo đúng thiết kế. Đồng thời đặt vào các hố móng đã chuẩn bị.
- Thi công giằng móng: Liên kết các đầu cọc bằng hệ thống giằng bê tông cốt thép. Thông qua đó tăng độ ổn định, phân phối lực trong móng cọc nhà 3 tầng đều. Đồng thời chống lún lệch giữa các điểm chịu tải.
Bước 5: Đổ bê tông hoàn thiện phần móng
- Đổ bê tông móng: Lúc này đã lắp đặt cốt thép và cốp pha đúng kỹ thuật. Tại đây sẽ tiến hành đổ bê tông theo tiêu chuẩn mác và độ sụt yêu cầu.

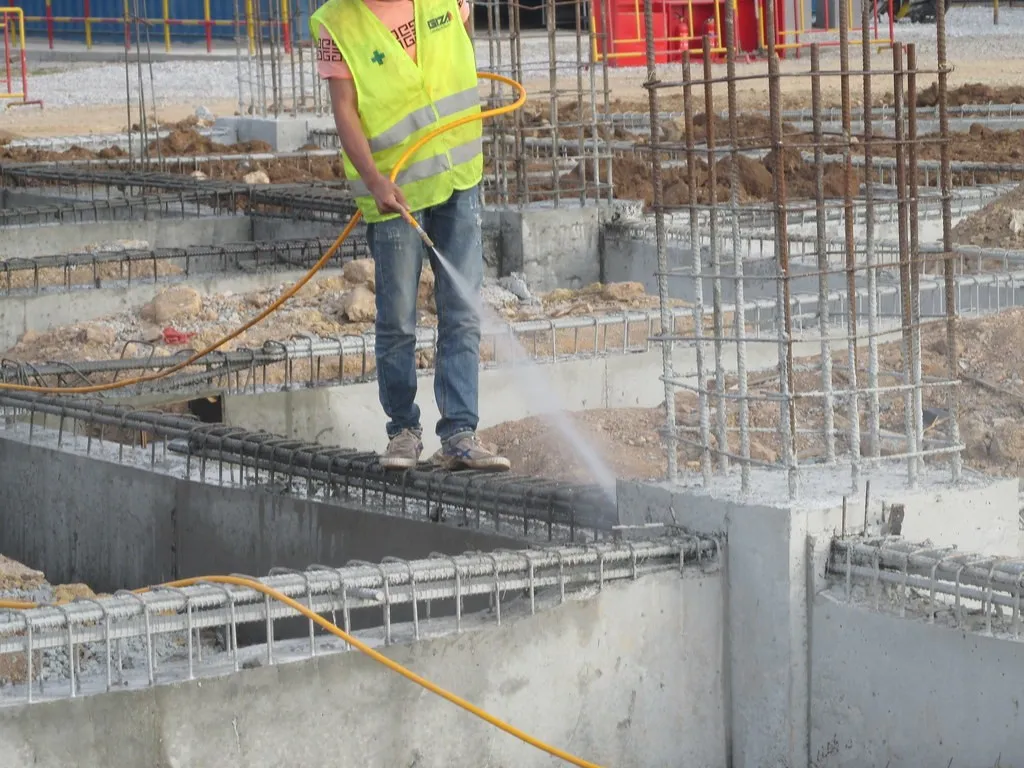

- Bảo dưỡng bê tông: Sau khi đổ, thực hiện bảo dưỡng móng cọc nhà 3 tầng đúng quy trình. Thông qua đó đảm bảo cường độ bê tông phát triển đầy đủ. Đồng thời giúp móng đạt khả năng chịu lực tối ưu.
Xem thêm:
- Kết cấu thép dầm móng nhà cấp 4 – Những điều cần biết
- Dầm móng nhà 3 tầng trong xây dựng gồm những loại nào?
Vừa rồi chúng ta đã biết được cách xây dựng móng cọc nhà 3 tầng sao cho chắc chắn. Đây là yếu tố quan trọng trong việc đảm bảo an toàn và độ bền cho công trình. Vì thế việc xác định đúng cấu tạo, độ sâu và quy trình thi công rất cần thiết. Nó sẽ giúp cho ngôi nhà của bạn vững chãi trước thiên nhiên và thời gian. Để được tư vấn cụ thể, hãy liên hệ Xây dựng Mộc Trang theo thông tin bên dưới
