Trong xây dựng, nền móng là hạng mục truyền tải trọng lượng công trình xuống nền đất. Trong số đó móng băng là loại móng được ứng dụng phổ biến nhất hiện nay. Với loại móng này, công trình của bạn sẽ trở nên vững chắc và bền bỉ hơn theo thời gian. Tuy nhiên, bạn đã bao giờ thắc mắc để móng băng chắc chắn thì bên trong móng gồm những gì. Hiểu được điều này, Xây dựng Mộc Trang xin chia sẻ chi tiết tới các bạn cấu tạo móng băng trong xây dựng trong bài viết này. Cùng với đó là phân loại các loại móng băng và quy trình thi công
Mục lục
Móng băng là gì?
Trước khi tìm hiểu cấu tạo móng băng thì cần biết rõ móng băng là gì. Móng băng là một loại kết cấu móng phân phối tải trọng của công trình lên một diện tích lớn hơn so với móng đơn. Thông qua đó giảm áp lực tác động trực tiếp lên nền đất. Giải pháp móng băng phù hợp với công trình tải trọng lớn hoặc xây dựng trên nền đất yếu. Đây là những nơi yêu cầu tăng cường khả năng chịu lực và ổn định công trình. Đồng thời hạn chế tối đa hiện tượng lún không đều hoặc sụt lún cục bộ.
Trong thực tế thi công, móng băng thường được lựa chọn cho các công trình dân dụng. Ngoài ra là công trình công nghiệp quy mô lớn như nhà cao tầng, chung cư, hệ thống cầu đường. Cùng với đó là nhà máy sản xuất và kết cấu hạ tầng yêu cầu chịu tải trọng lớn. Móng băng được thi công liên tục theo dạng dải dài, nối liền giữa các cột hoặc tường chịu lực. Tất cả tạo thành một khối móng vững chắc và đồng đều. Cấu tạo liên tục này không chỉ gia tăng khả năng phân tán tải trọng. Nó còn tăng độ ổn định tổng thể cho công trình trong suốt quá trình sử dụng.
Việc lựa chọn và thiết kế móng băng cần được thực hiện và tính toán kỹ càng. Tất cả cần phải dựa trên kết quả khảo sát địa chất, phân tích tải trọng, kết cấu chính xác. Từ đó đảm bảo chất lượng công trình và tuân thủ tiêu chuẩn xây dựng hiện hành

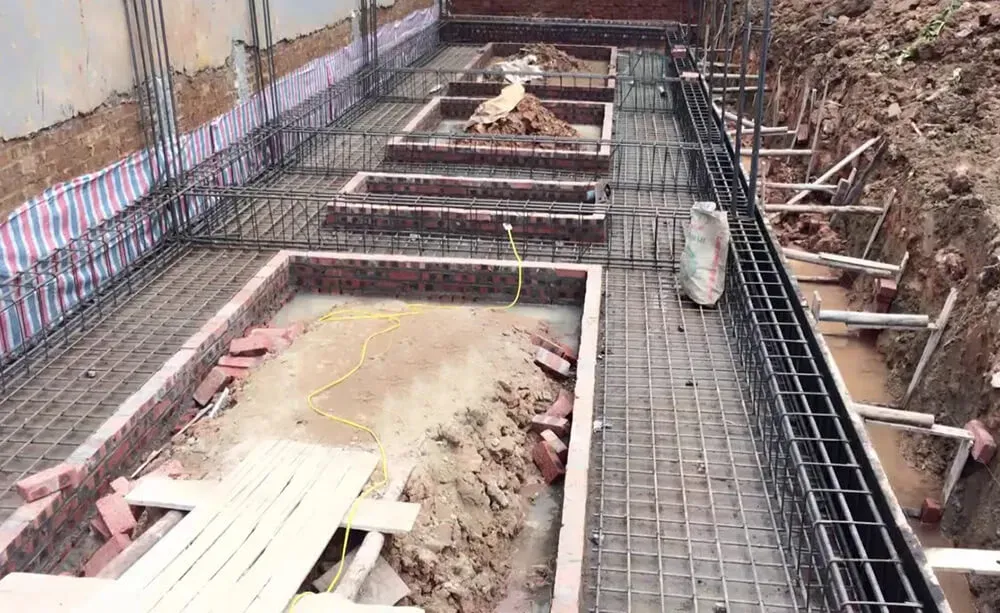

Ưu và nhược điểm của cấu tạo móng băng trong xây dựng`
Cấu tạo móng băng một trong những giải pháp nền móng phổ biến trong xây dựng. Tất cả nhờ khả năng phân bố tải trọng công trình một cách hiệu quả. Đồng thời phù hợp với nhiều điều kiện địa chất khác nhau. Tuy nhiên, bên cạnh ưu điểm vượt trội, móng băng cũng tồn tại một số hạn chế nhất định. Chúng cần được xem xét kỹ lưỡng trong quá trình thiết kế và thi công. Cụ thể như sau
Ưu điểm của móng băng
- Một trong những ưu điểm lớn nhất của móng băng là khả năng chịu lực tốt. Móng băng giúp phân bố tải trọng đều, giảm thiểu nguy cơ lún nứt cho công trình.
- Thêm vào đó, móng băng có thể được thiết kế linh hoạt. Thông qua đó đảm bảo phù hợp với nhiều loại công trình khác nhau. Trong đó bao gồm từ nhà ở cho đến các công trình công nghiệp lớn.
- Móng băng cũng có tuổi thọ cao nếu được thi công đúng cách. Từ đó giảm thiểu chi phí bảo trì và sửa chữa trong tương lai.
Nhược điểm của móng băng
- Tuy nhiên, móng băng cũng có những nhược điểm. Chi phí thi công ban đầu cho móng băng thường cao hơn so với móng đơn.
- Việc thi công móng băng cũng đòi hỏi kỹ thuật cao hơn và nhiều thời gian hơn. Điều này có thể ảnh hưởng đến tiến độ của dự án xây dựng.
- Ngoài ra, một số trường hợp móng băng không được thiết kế và thi công đúng cách. Khi đó móng băng có thể gây ra hiện tượng lún không đều hoặc mất ổn định trong thời gian dài.
Cấu tạo móng băng trong xây dựng gồm những gì?

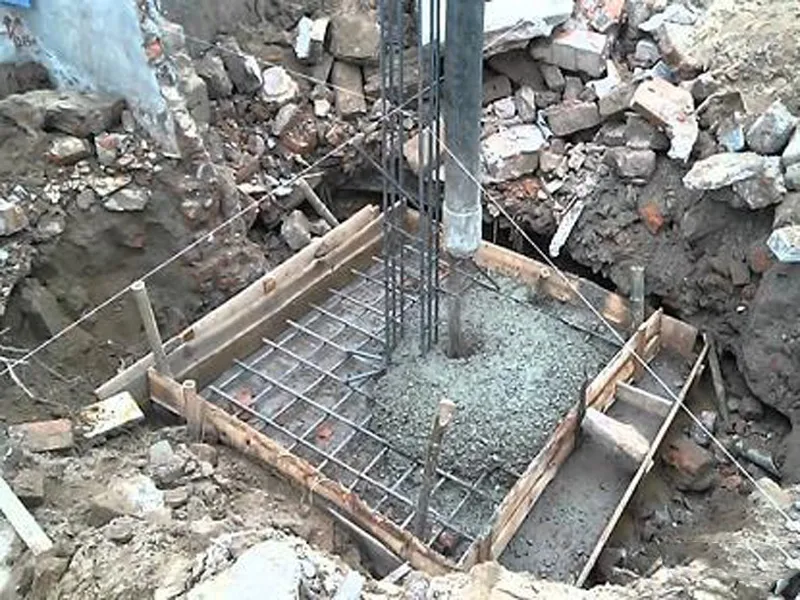

Lớp bê tông lót móng
Lớp bê tông lót trong cấu tạo móng băng sẽ có chiều dày khoảng 100 mm. Lớp bê tông này sẽ được đổ trực tiếp trên nền đất đã được xử lý. Chúng sẽ đóng vai trò như một lớp bảo vệ cho móng chính khỏi các tác động ăn mòn. Trong đó bao gồm tác động từ môi trường tự nhiên như nước ngầm, hóa chất trong đất. Đồng thời, lớp bê tông này còn có chức năng tạo mặt phẳng thi công thuận lợi. Cùng với đó hỗ trợ phân bố đều tải trọng từ móng xuống nền đất. Thông qua đó hạn chế tình trạng lún không đều.
Bản móng trong kết cấu móng băng
Bản móng là bộ phận chịu lực trực tiếp từ hệ cấu tạo móng băng bên trên (tường, cột…). Phần bản móng này thường được thiết kế với hình dạng chữ nhật hoặc hình vuông. Điều này sẽ tùy theo yêu cầu kỹ thuật và điều kiện địa chất công trình. Đây là phần kết cấu quan trọng giúp truyền tải trọng xuống nền đất một cách ổn định. Kích thước và độ dày bản móng được xác định tùy từng trường hợp cụ thể. Điều này sẽ dựa trên tính toán chịu lực và khả năng chịu tải của nền đất.
Dầm móng trong cấu tạo móng băng
Dầm móng có nhiệm vụ liên kết các bản móng thành một hệ cấu tạo móng băng đồng nhất. Tất cả tạo thành khung móng có độ cứng tổng thể cao, giúp ổn định vị trí móng. Thông qua đó giúp tăng khả năng chịu lực theo phương ngang. Cùng với đó là hỗ trợ chống lún lệch giữa các bản móng. Dầm móng thường có kích thước tiết diện điển hình là 300 mm x (500–700) mm. Chúng được thiết kế phù hợp với sơ đồ chịu lực và sơ đồ bố trí cột.
Thép gia cường bản móng
Thép chịu lực gia cường là bộ phận được bố trí trong các cấu kiện móng. Từ đó tăng khả năng chịu kéo và chịu uốn cho bê tông vốn chỉ chịu nén tốt. Trong bản móng, thép chủ thường sử dụng là loại có đường kính Φ12. Chúng bố trí theo phương vuông góc với khoảng cách 150 mm (Φ12a150). Đối với dầm móng, thép dọc chính thường sử dụng 6 thanh thép có đường kính từ Φ18 đến Φ22. Đồng thời kết hợp với thép đai Φ8 được bố trí theo khoảng cách 150 mm (Φ8a150). Tất cả đảm bảo khả năng chống nứt, chịu lực và ổn định lâu dài cho kết cấu móng.
Móng băng phù hợp với loại công trình nào?
Vừa rồi chúng ta đã biết cấu tạo móng băng trong xây dựng gồm những gì. Với cấu tạo chắc chắn như vậy, móng băng thích hợp cho nhiều loại công trình khác nhau. Cụ thể móng băng được ứng dụng trong nhiều công trình sau:

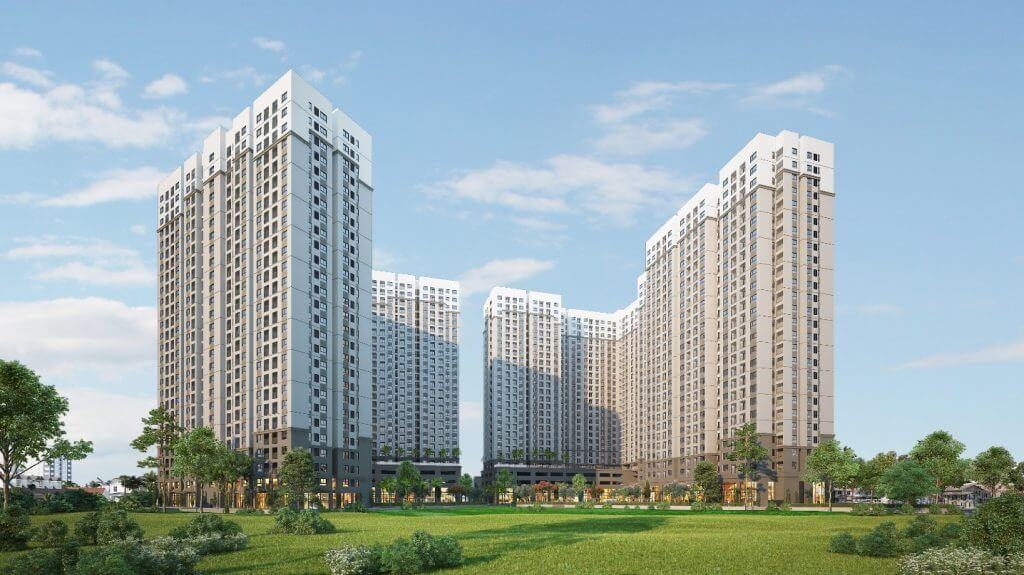

Nhà cao tầng và chung cư
Một số trường hợp thi công công trình nhà cao tầng hoặc khu căn hộ chung cư. Lúc này móng băng được xem là giải pháp nền móng tối ưu. Tất cả nhờ khả năng phân bố tải trọng đồng đều trên một diện tích lớn. Điều này quan trọng trong việc đảm bảo ổn định và an toàn cho các khối công trình nhiều tầng. Đây là những nơi tập trung mật độ dân cư hoặc hoạt động văn phòng cao. Móng băng giúp truyền tải trọng từ hệ kết cấu phía trên xuống nền đất một cách hiệu quả. Từ đó hạn chế hiện tượng lún cục bộ, nứt nẻ tường, hoặc biến dạng kết cấu. Đồng thời nâng cao tuổi thọ và hiệu quả sử dụng của công trình.

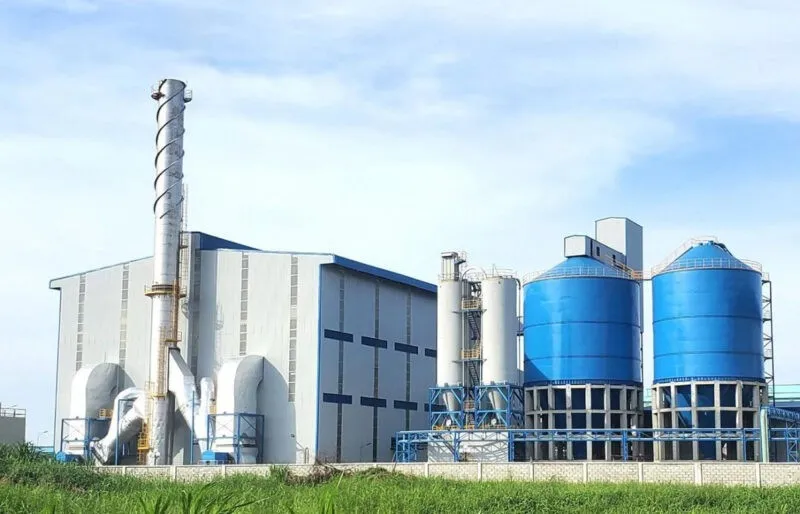

Nhà xưởng công nghiệp và nhà máy sản xuất
Nhà xưởng hoặc nhà máy công nghiệp sẽ thường xuyên lắp đặt thiết bị, máy móc tải trọng lớn. Lúc này việc sử dụng móng băng là giải pháp bắt buộc nhằm đảm bảo an toàn và ổn định. Móng băng không chỉ chịu được tải trọng tập trung từ các thiết bị nặn. Nó còn giúp phân bổ đều tải trọng trên nền đất. Điều này đặc biệt hiệu quả trong điều kiện địa chất không đồng đều. Đây là điều kiện đặc trưng thường gặp ở các khu công nghiệp. Móng băng sẽ giúp hạn chế tình trạng lún lệch giữa các khu vực, giảm rủi ro nứt vỡ nền móng. Đồng thời đảm bảo quá trình sản xuất không bị gián đoạn.

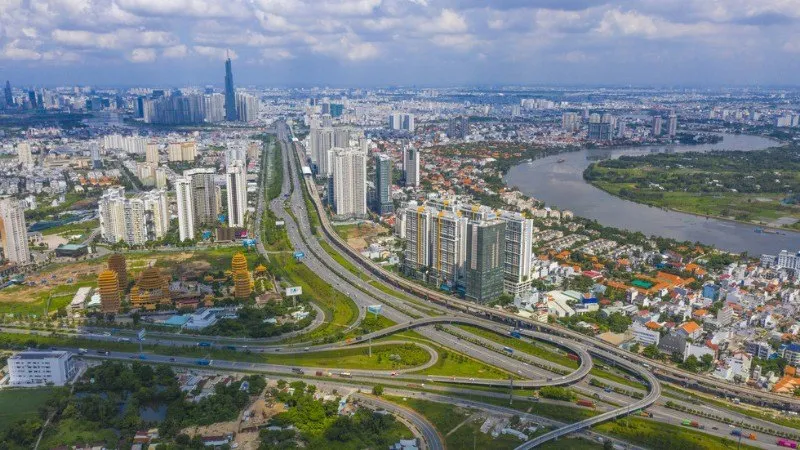

Công trình hạ tầng kỹ thuật đặc thù
Móng băng cũng được ứng dụng rộng rãi trong các công trình hạ tầng đặc thù. Ví dụ như cầu đường, sân bay, cảng biển hoặc các công trình dân dụng có quy mô lớn. Móng băng có thể đáp ứng tốt yêu cầu về độ bền vào khả năng chịu tải trọng lớn. Cùng với đó là nó cũng có khả năng chống biến dạng trong môi trường khắc nghiệt. Ví dụ như đất yếu, tải trọng động hoặc môi trường có nước mặn. Ngoài ra, việc sử dụng móng băng còn giúp đơn giản hóa công tác thi công. Đặc biệt là công tác thi công nền móng trong điều kiện mặt bằng rộng và phẳng.
Móng băng gồm những loại gì?
Móng băng được chia thành nhiều loại khác nhau dựa trên cấu tạo và mục đích sử dụng. Điều này giúp cho việc lựa chọn loại móng phù hợp công trình trở nên chính xác hơn. Dưới đây là một số cách phân loại cấu tạo móng băng phổ biến:
Phân loại theo tính chất và độ cứng
Móng mềm:
- Là loại móng có độ cứng thấp, khả năng chịu tải hạn chế.
- Thường áp dụng cho công trình quy mô nhỏ, tải trọng nhẹ. Ví dụ như nhà cấp 4, công trình phụ trợ hoặc nhà tạm.
- Thi công đơn giản, chi phí thấp nhưng chỉ phù hợp với nền đất ổn định.
Móng cứng:
- Có độ cứng cao, khả năng chịu lực lớn và ổn định cao hơn.
- Phù hợp cho các công trình cao tầng, nhà phố nhiều tầng. Boặc công trình có tải trọng tập trung lớn.
- Được thiết kế với lớp bê tông cốt thép dày và lưới thép gia cường chắc chắn.
Móng kết hợp:
- Kết hợp đặc điểm của cả móng mềm và móng cứng. Từ đó tạo ra mức độ chịu tải trung bình, linh hoạt với nhiều loại công trình.
- Thích hợp cho khu vực có điều kiện địa chất không đồng đều. Hoặc công trình có tải trọng phân bố không đều.

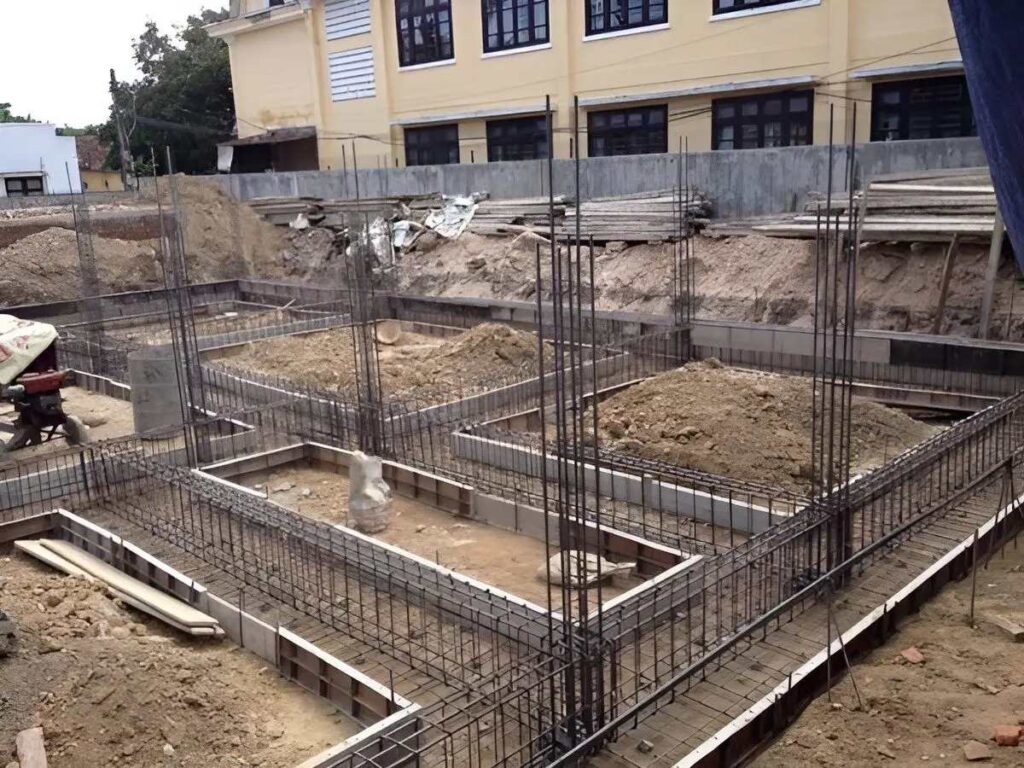

Phân loại theo phương hướng chịu lực
Móng băng một phương:
- Các dải móng được bố trí song song theo một trục duy nhất. Thông thường sẽ theo phương dọc hoặc ngang của công trình.
- Áp dụng chủ yếu cho công trình có mặt bằng đơn giản. Trong đó hệ kết cấu chịu lực chủ yếu theo một phương như nhà ống hoặc nhà ở liền kề.
Móng băng hai phương:
- Hệ móng được bố trí giao nhau theo hai phương vuông góc. Thông qua đó tạo thành lưới liên kết hình ô vuông hoặc chữ nhật.
- Phù hợp với công trình có mặt bằng phức tạp, kết cấu chịu tải đa hướng. Thường thấy trong biệt thự, trường học, nhà xưởng.
Phân loại theo chiều sâu móng
Móng băng nông:
- Có độ sâu đặt móng nhỏ, thường từ 0.5m đến dưới 1.5m.
- Được sử dụng khi nền đất bề mặt có khả năng chịu lực tốt. Đồng thời tải trọng công trình khi hoàn thành không lớn.
- Thi công nhanh, chi phí thấp. Tuy nhiên không phù hợp với nền đất yếu hoặc nơi có mực nước ngầm cao.
Móng băng sâu:
- Chiều sâu lớn hơn, thường trên 2m, nhằm tiếp cận lớp đất ổn định bên dưới.
- Áp dụng cho các công trình lớn hoặc xây dựng trên nền đất yếu. Thông qua đó giúp tránh hiện tượng lún không đều.
- Yêu cầu thi công phức tạp và chi phí cao hơn.
Phân loại theo cấu trúc thiết kế
Móng băng đơn:
- Gồm một dải móng liên tục dưới từng hàng cột riêng lẻ. Đồng thời không có sự liên kết với các cột khác.
- Phù hợp với công trình nhỏ, ít tầng hoặc có hệ cột độc lập. Từ đó tiết kiệm vật liệu và đơn giản trong thi công.
Móng băng liên tục (liên kết):
- Các dải móng được kết nối với nhiều cột. Tất cả tạo thành một hệ móng liên kết thống nhất.
- Giúp phân bố tải trọng đều hơn, tăng cường tính ổn định và độ cứng cho móng.
- Thường sử dụng trong công trình quy mô trung bình đến lớn. Ví dụ như nhà phố nhiều tầng hoặc nhà khung bê tông cốt thép.
Quy trình thi chuẩn móng băng chi tiết và đạt chuẩn
Việc nắm rõ cấu tạo móng băng là một điều vô cùng quan trọng để công trình được chắc chắn. Ngoài ra, việc nắm rõ quy trình thi công xây dựng móng băng cũng đóng vai trò quan trọng. Quy trình thi công móng băng sẽ gồm các bước sau:
Bước 1: Giải phóng và chuẩn bị mặt bằng
Đây là bước khởi đầu mang tính nền tảng. Nó sẽ có ảnh hưởng trực tiếp đến chất lượng và tiến độ thi công. Trước hết, toàn bộ khu vực thi công cần được giải phóng vật cản. Đồng thời chúng phải được xử lý nền đất bằng máy móc chuyên dụng. Thông qua đó đảm bảo bề mặt đạt độ bằng phẳng và độ chặt yêu cầu.
Sau đó, tiến hành bố trí đầy đủ thiết bị, máy móc thi công. Cùng với đó là vật tư (như cát vàng, xi măng, thép, đá…), nhân lực. Quan trọng nhất trang bị đầy đủ phương tiện bảo hộ lao động cho công nhân. Trước khi triển khai hạng mục tiếp theo, công trường cần được vệ sinh sạch sẽ. Thông qua đó đảm bảo điều kiện thi công an toàn và hiệu quả.

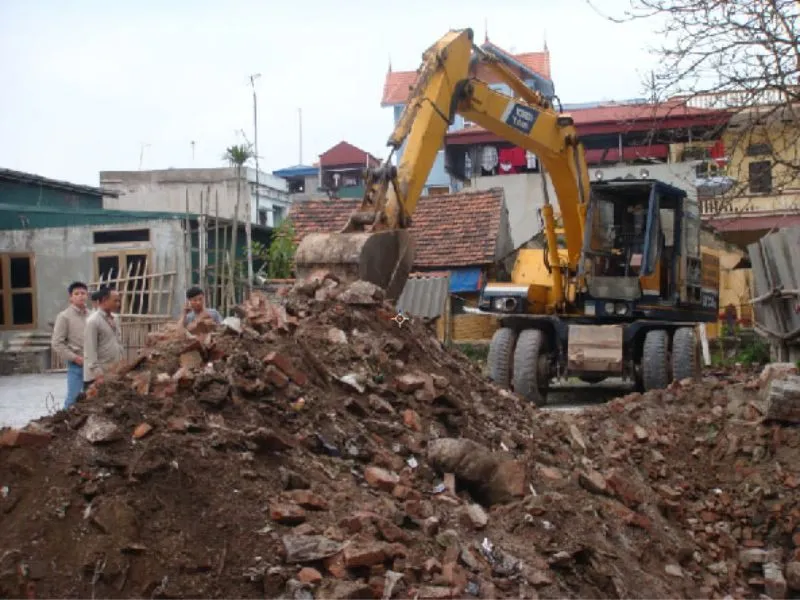

Bước 2: San lấp và định vị mặt bằng móng băng
Căn cứ theo hồ sơ thiết kế cấu tạo mong băng, quá trình san lấp mặt bằng được thực hiện. Thông qua đó tạo cao độ nền phù hợp cho móng băng. Các vị trí địa hình cao sẽ được hạ xuống để lấp vào những khu vực thấp. Từ đó tạo mặt bằng đồng đều theo bản vẽ móng. Tiếp theo, công tác định vị trục tim móng được thực hiện bằng các phương pháp đo đạc chính xác. Tại đây sử dụng máy toàn đạc hoặc laser để đảm bảo sai số trong phạm vi cho phép.
Sau khi xác định đúng vị trí và kích thước, tiến hành đào đất. Việc đào đất sẽ thực hiện theo kích thước hố móng đã được thiết kế. Trong suốt quá trình đào, cần kiểm tra thường xuyên cao độ, độ sâu. Cùng với đó là độ nghiêng của hố móng để đảm bảo yêu cầu kỹ thuật. Trường hợp nước ngầm, cần sử dụng máy bơm để hút triệt để trước khi tiếp tục thi công.
Bước 3: Gia công và chuẩn bị vật liệu cốt thép
Cốt thép sử dụng cho cấu tạo móng băng có thể được gia công trước tại nhà máy. Hoặc có thể thực hiện trực tiếp tại công trường. Tuy nhiên phải đảm bảo đúng chủng loại, số lượng và kích thước theo bản vẽ thiết kế kết cấu. Đặc biệt lưu ý, bề mặt cốt thép trước khi lắp đặt phải được làm sạch hoàn toàn. Đồng thời không được bám dầu mỡ, bùn đất, gỉ sét hay tạp chất khác. Những điều này nếu bỏ sót sẽ làm ảnh hưởng đến khả năng bám dính với bê tông. Cốt thép cần được kiểm tra kỹ lưỡng về đường kính, chiều dài, hình dạng uốn. Cùng với đó là khoảng cách buộc nối để đảm bảo đúng yêu cầu kỹ thuật.

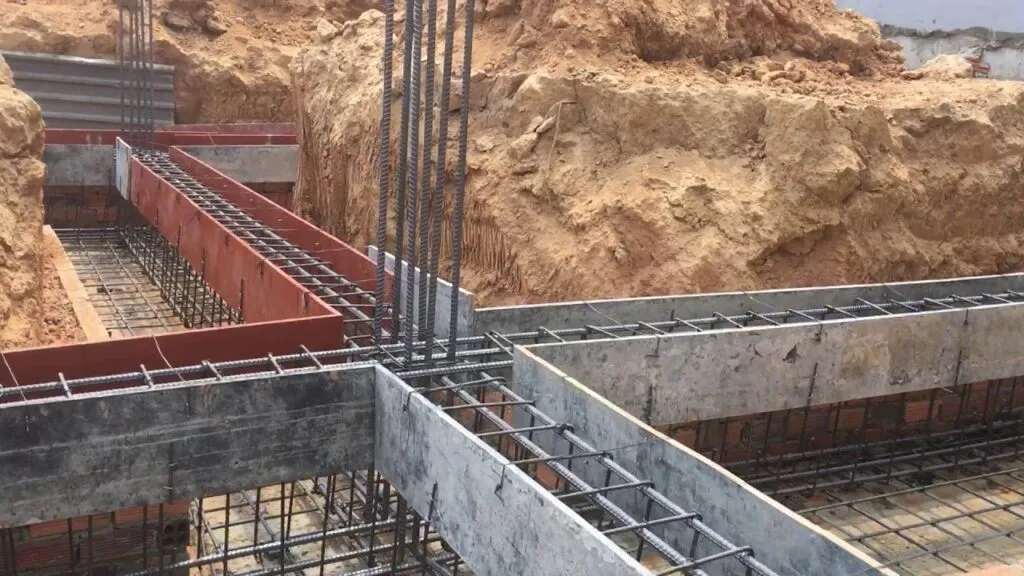

Bước 4: Lắp dựng cốp pha móng băng
Lắp dựng cốp pha là khâu có vai trò quyết định đến hình dạng, kích thước và độ chính xác cấu tạo bê tông. Cốp pha móng cần được lắp đặt chắc chắn, đúng thiết kế. Tất cả đảm bảo khả năng chịu lực trong quá trình đổ bê tông. Nên sử dụng cốp pha chất lượng cao, có độ bền và tính ổn định tốt. Các mối nối, liên kết phải được kiểm tra và gia cố chắc chắn. Từ đó tránh hiện tượng biến dạng, bung cốp hoặc rò rỉ bê tông trong quá trình thi công. Trước khi đổ bê tông, nên kiểm tra lại toàn bộ hệ cốp pha. Thông qua đó đảm bảo khả năng chống chịu áp lực bê tông tươi trong khi thi công.
Bước 5: Thi công đổ bê tông móng băng
Đây là giai đoạn cuối cùng trong quá trình thi công cấu tạo móng băng. Việc đổ bê tông phải được thực hiện sau khi hoàn tất công tác lắp đặt cốt thép và cốp pha. Về nguyên tắc kỹ thuật, bê tông cần được đổ theo hướng từ xa tới gần. Đồng thời không được dẫm đạp trực tiếp lên thành cốp pha. Từ đó tránh làm sai lệch cấu kiện hoặc mất an toàn lao động.
Quá trình đổ bê tông cần liên tục, đều đặn, tránh để bê tông bị phân tầng. Trong suốt quá trình đổ, cần sử dụng đầm rung đúng cách để loại bỏ bọt khí. Đồng thời đảm bảo bê tông được phân bố đều, lấp đầy khuôn cốp pha. Sau khi đổ xong, công tác bảo dưỡng bê tông phải được thực hiện nghiêm túc. Trong đó phải thực hiện bằng cách giữ ẩm liên tục trong vòng 7–10 ngày. Thông qua đó giúp bê tông phát triển cường độ tối ưu và đảm bảo độ bền cho kết cấu móng.
Xem thêm:
- Cấu tạo móng bè gồm những gì? Quy trình thi công chi tiết
- So sánh móng băng 1 phương và 2 phương chi tiết nhất
Móng băng là một phần không thể thiếu trong xây dựng các công trình lớn và phức tạp. Việc hiểu rõ cấu tạo móng băng và các yếu tố liên quan rất quan trọng. Nó sẽ giúp gia chủ có thể đưa ra quyết định đúng đắn trong quá trình xây dựng. Để được tư vấn cụ thể, hãy liên hệ Xây dựng Mộc Trang theo thông tin bên dưới
