Móng băng là một trong những kết cấu quan trọng nhất khi thiết kế công trình. Đây là cấu kiện sẽ ảnh hưởng đến khả năng chịu lực của toàn bộ công trình xuống lòng đất. Trong đó loại móng 1 phương là một trong những loại phổ biến và được dùng trong nhiều công trình. Tuy nhiên, rất nhiều người ít biết về loại móng này. Hiểu được điều này, Xây dựng Mộc Trang xin chia sẻ chi tiết tới các bạn những điều cần biết về móng băng 1 phương khi xây dựng trong bài viết này. Cùng với đó là quy trình và những lưu ý khi thi công móng
Mục lục

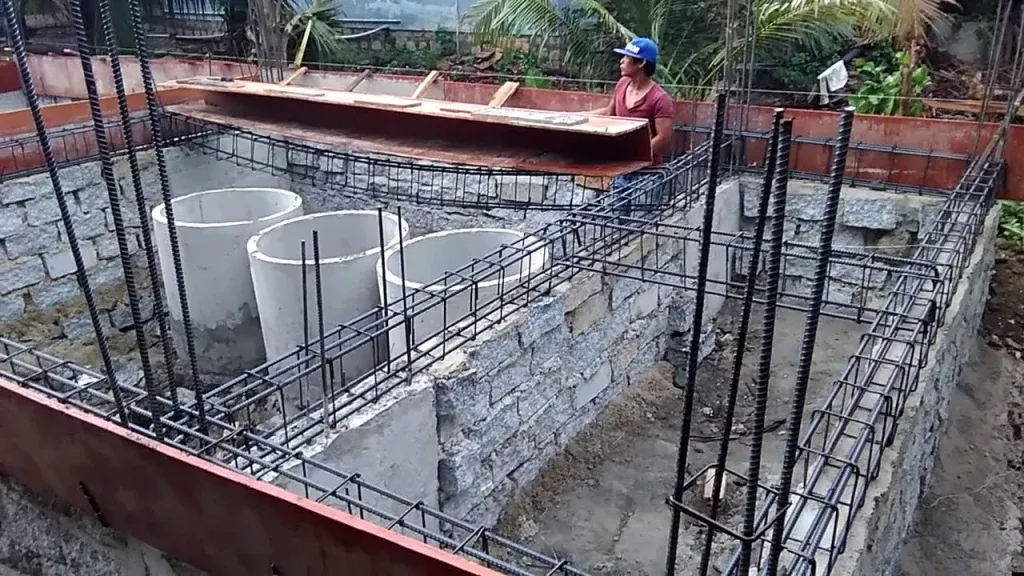

Móng băng 1 phương là gì?
Móng băng 1 phương là một loại móng nông, được thi công bằng bê tông cốt thép. Nó có nhiệm vụ trực tiếp tiếp nhận tải trọng từ các cấu kiện thượng tầng như cột hoặc dầm. Sau đó truyền tải trọng này xuống nền đất bên dưới. Điểm đặc trưng của móng băng này so với móng băng hai phương là kết cấu. Tại đây kết cấu loại móng này nó chỉ phát triển theo một chiều. Thông thường là theo phương ngang hoặc phương dọc của công trình. Điều này tùy thuộc vào hướng phân bố tải trọng.
Loại móng này thường được áp dụng trong các công trình dân dụng. Cùng với đó là công nghiệp có quy mô nhỏ đến trung bình. Ví dụ như nhà ở riêng lẻ, nhà phố, tòa nhà thấp tầng, cầu nhỏ và các công trình hạ tầng kỹ thuật. Việc lựa chọn móng băng một phương thường dựa trên các yếu tố địa chất công trình. Cùng với đó đặc điểm tải trọng và giải pháp thiết kế kiến trúc tổng thể.
Móng một phương đóng vai trò quan trọng trong việc bảo đảm độ ổn định. Cùng với đó là tối ưu khả năng chịu lực và tuổi thọ của công trình. Do chịu tải trọng theo một phương nên móng băng loại này yêu cầu phải được tính toán kỹ lưỡng. Thông qua đó đảm bảo phân bố ứng suất đều và tránh lún lệch. Thông thường, móng được thi công đầu tiên trong quy trình xây dựng. Từ đó tạo nền tảng vững chắc cho các cấu kiện phía trên như cột, dầm và sàn.

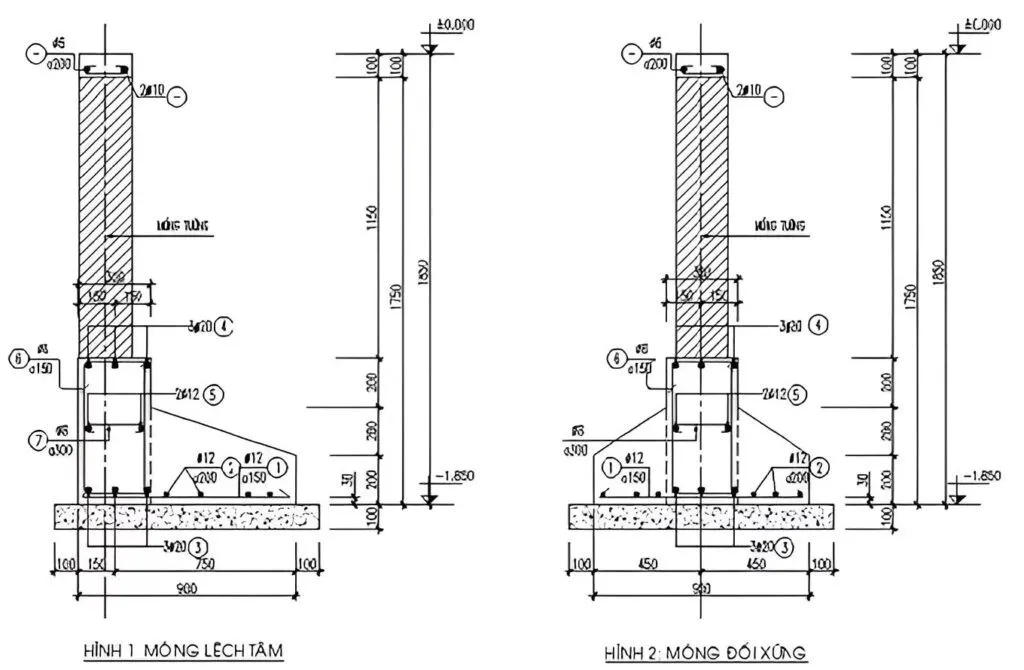

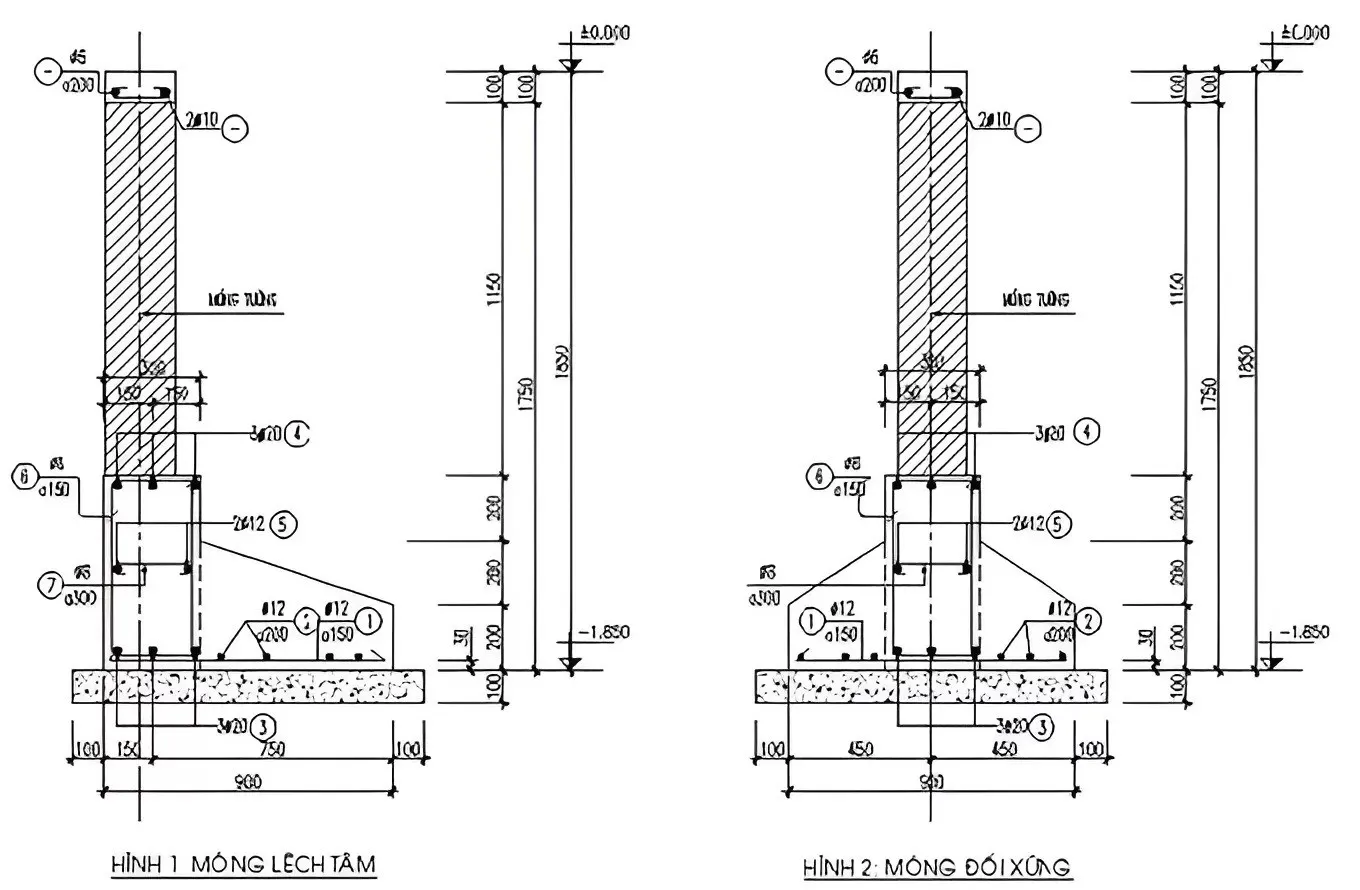

Cấu tạo của móng băng 1 phương gồm những gì?
Móng băng 1 phương là loại móng phổ biến trong công trình dân dụng và công nghiệp. Tất cả nhờ khả năng phân bố tải trọng đều, phù hợp với nền đất có độ chịu lực trung bình. Ngoài ra, việc nắm vững cấu tạo của móng băng một phương là điều cần thiết. Từ đó đảm bảo chất lượng kỹ thuật và độ an toàn cho công trình. Cấu trúc của loại móng này bao gồm các thành phần chính như sau:
- Lớp bê tông lót móng: Là lớp bê tông mác thấp, thường mác 100–150. Được đổ trực tiếp lên nền đất đã xử lý. Có tác dụng tạo bề mặt phẳng khi thi công móng chính, cách ẩm và chống mất nước. Độ dày tiêu chuẩn khoảng 100mm.
- Bản móng (bàn móng): Là phần bê tông chạy liên tục xung quanh viền móng. Giúp kết nối các cấu kiện móng thành một khối đồng nhất. Truyền tải trọng đều từ dầm móng xuống nền đất. Kích thước phổ biến là 900–1200mm (rộng) x 350mm (cao).
- Dầm móng: Bố trí theo chiều dọc của móng băng. Là kết cấu chịu lực chính, truyền tải trọng từ cột công trình xuống bản móng. Kích thước thông dụng: 300mm (rộng) x 500–700mm (cao).
- Thép bản móng: Dùng để gia cố cho bản móng, chống nứt và tăng khả năng chịu lực. Loại thép thường dùng là Φ12, bố trí a150mm.
- Thép dọc: Đảm nhiệm vai trò chịu kéo chính trong dầm móng. Kích thước Φ16, số lượng khoảng 18–22 cây, tùy theo thiết kế tải trọng.
- Thép đai: Giữ cố định thép dọc và chống biến dạng ngang. Kích thước Φ8, bố trí theo khoảng cách a150mm.
Ưu nhược điểm của móng băng 1 phương

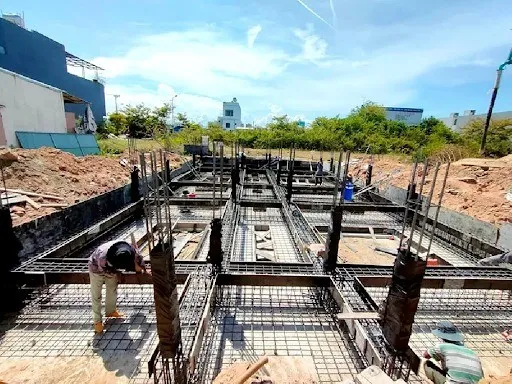

Ưu điểm của móng băng một phương
- Móng băng 1 phương có khả năng chịu tải trọng từ toàn bộ kết cấu bên trên. Từ đó đảm bảo sự ổn định và độ an toàn cho công trình trong suốt quá trình sử dụng.
- Móng băng một phương có chi phí thi công thấp hơn đáng kể. Đặc biệt khi so với các loại móng sâu hoặc móng đơn phức tạp. Điều này giúp tiết kiệm chi phí tổng thể cho dự án. Trong đó bao gồm cả chi phí nhân công và vật tư.
- Khi được thiết kế và thi công đúng kỹ thuật, móng băng một phương có khả năng chịu lực tốt. Cùng với đó là móng băng có thể chống lún hiệu quả và bền vững theo thời gian.
- Kết cấu móng đơn giản giúp dễ dàng tiếp cận khi cần kiểm tra. Thông qua đó giúp dễ dàng xử lý các sự cố liên quan đến nền móng. Từ đó giảm thiểu thời gian gián đoạn trong vận hành công trình.
- Loại móng này phù hợp với nhiều dạng công trình khác nhau. Ví dụ như nhà ở dân dụng, nhà xưởng quy mô nhỏ đến trung bình. Cùng với đó là các công trình tạm có tải trọng nhẹ.

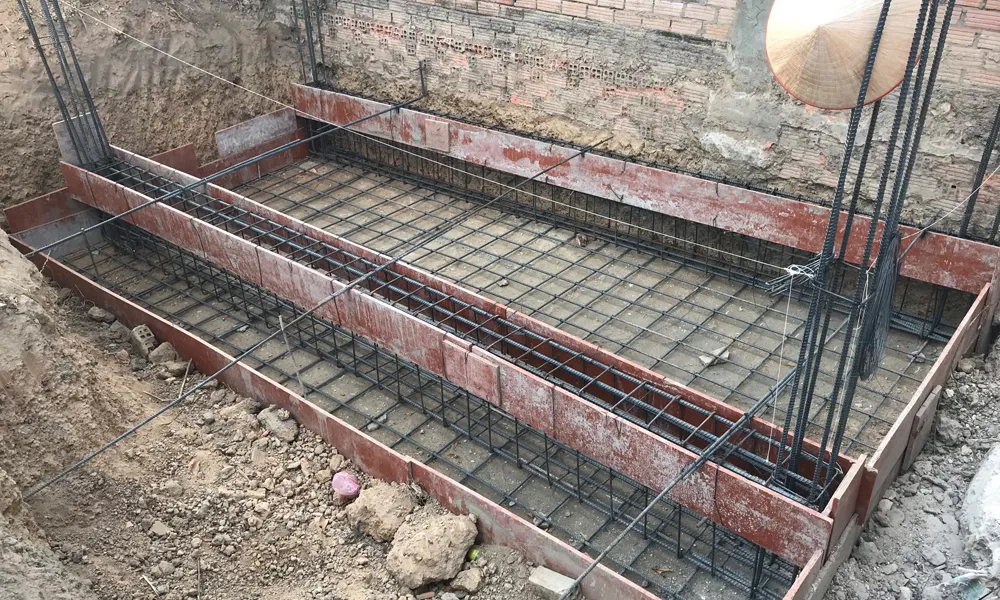

Nhược điểm của móng băng một phương
- Móng băng 1 phương không phù hợp với những công trình có tải trọng lớn hoặc kết cấu phức tạp. Những công trình này đòi hỏi khả năng phân bố lực theo nhiều phương khác nhau.
- Loại móng này chỉ phát huy hiệu quả khi nền đất tại vị trí thi công chuẩn. Tại đây địa điểm thi công cần có độ đồng đều và khả năng chịu tải tốt. Một số trường hợp đất yếu hoặc phân bố không đồng đều. Lúc này cần xử lý nền kỹ lưỡng trước khi thi công.
- Thiết kế móng băng một phương cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Cùng với đó là yêu cầu độ chính xác cao để đảm bảo an toàn và hiệu quả chịu lực.
- Một số trường hợp móng không được xử lý chống thấm hoặc bảo vệ đúng cách. Lúc này móng băng dễ bị ảnh hưởng bởi nước ngầm hoặc nước mưa. Từ đó dẫn đến hiện tượng suy giảm chất lượng và tuổi thọ công trình.
- Trong một số trường hợp, móng băng có thể xuất hiện hiện tượng lún. Những vị trí lún này thường xảy ra không đồng đều giữa các dải móng. Từ đó gây ra các vết nứt trong tường hoặc kết cấu công trình nếu không được xử lý kịp thời.
Quy trình thi công móng băng 1 phương chi tiết và đầy đủ
Thi công móng băng 1 phương là giai đoạn quan trọng hàng đầu trong quá trình xây dựng. Nó có ảnh hưởng trực tiếp đến sự an toàn, ổn định và tuổi thọ của toàn bộ công trình. Để đảm bảo chất lượng kỹ thuật và tiến độ thi công, cần tuân thủ nghiêm ngặt các bước thực hiện dưới đây:
Bước 1: Chuẩn bị mặt bằng thi công
- Một số khu đất đã có công trình trước đó. Lúc này điều đầu tiên cần thực hiện phá dỡ một cách an toàn và đúng quy trình.
- Nên sử dụng máy móc chuyên dụng như máy xúc, máy khoan phá. Thông qua đó nâng cao hiệu suất và đảm bảo an toàn cho các khu vực lân cận.
- Quá trình phá dỡ phải được giám sát chặt chẽ. Từ đó không ảnh hưởng đến hệ thống hạ tầng xung quanh như cống thoát nước, cáp ngầm…
- Loại bỏ toàn bộ gạch vỡ, bê tông, đất thừa, rác thải xây dựng. Thông qua đó đảm bảo mặt bằng sạch sẽ, sẵn sàng thi công móng băng 1 phương
- Kiểm tra cao độ nền, san lấp sơ bộ các khu vực trũng hoặc có vật cản.
- Đảm bảo đầy đủ các thiết bị phục vụ thi công. Ví dụ như máy đào, cốp pha, ván khuôn, giàn giáo, thép xây dựng, xi măng, cốt liệu…
- Khu vực tập kết phải được bố trí khoa học. Tránh cản trở giao thông nội bộ công trường và đảm bảo an toàn lao động.
Bước 2: Đào móng
- Cắm mốc tại các vị trí góc móng theo bản vẽ thiết kế móng băng 1 phương
- Căng dây định vị để xác định chính xác trục móng. Tất cả đảm bảo kích thước, chiều dài, chiều rộng và độ sâu đúng như hồ sơ kỹ thuật.
- Sử dụng máy đào hoặc thi công thủ công. Điều này tùy theo quy mô công trình và điều kiện mặt bằng.
- Với khu vực có bể phốt hoặc rãnh bao, cần xử lý nền trước. Hoặc điều chỉnh thiết kế kỹ thuật phù hợp.
- Đất sau khi đào cần được vận chuyển đúng nơi quy định. Thông qua đó không gây cản trở thi công hoặc ô nhiễm môi trường.
- Trường hợp phát hiện mạch nước ngầm, cần sử dụng máy bơm hút nước kịp thời. Sau đó tạo hố thu nước để đảm bảo khu vực móng khô ráo.
Bước 3: San phẳng mặt đáy móng và đổ bê tông lót
- Sau khi đào xong, tiến hành san phẳng đáy móng và đầm chặt nhằm tạo nền móng ổn định.
- Thi công lớp bê tông lót dày khoảng 100mm – 150mm để tạo bề mặt sạch sẽ. Đồng thời hỗ trợ chống thấm và bảo vệ cốt thép khỏi tác động từ đất và nước ngầm.
- Bê tông lót còn giúp định vị chính xác các vị trí đặt thép móng và cốp pha.
Bước 4: Lắp đặt cốt thép và đổ bê tông móng
- Cốt thép được thi công theo đúng quy cách và kích thước ghi trong bản vẽ móng băng 1 phương
- Kiểm tra chất lượng thép phải đảm bảo không rỉ sét, không cong vênh. Nếu phát hiện sai lệch, cần thay thế kịp thời.
- Dùng con kê, bulong định vị để đảm bảo khoảng cách đều giữa thép và cốp pha.
- Cốp pha phải được lắp chắc chắn, không biến dạng khi đổ bê tông.
- Các mối nối, khe hở cần được bịt kín để tránh rò rỉ vữa trong quá trình đổ bê tông.
- Sử dụng bê tông trộn đúng tỷ lệ theo tiêu chuẩn kỹ thuật. Tất cả đảm bảo độ sụt, cường độ và độ dẻo phù hợp.
- Đổ bê tông liên tục, đầm kỹ bằng đầm dùi để tránh rỗ tổ ong, rạn nứt sau khi khô.
- Bảo đảm lớp bê tông phủ kín toàn bộ cốt thép và lấp đầy không gian bên trong cốp pha.

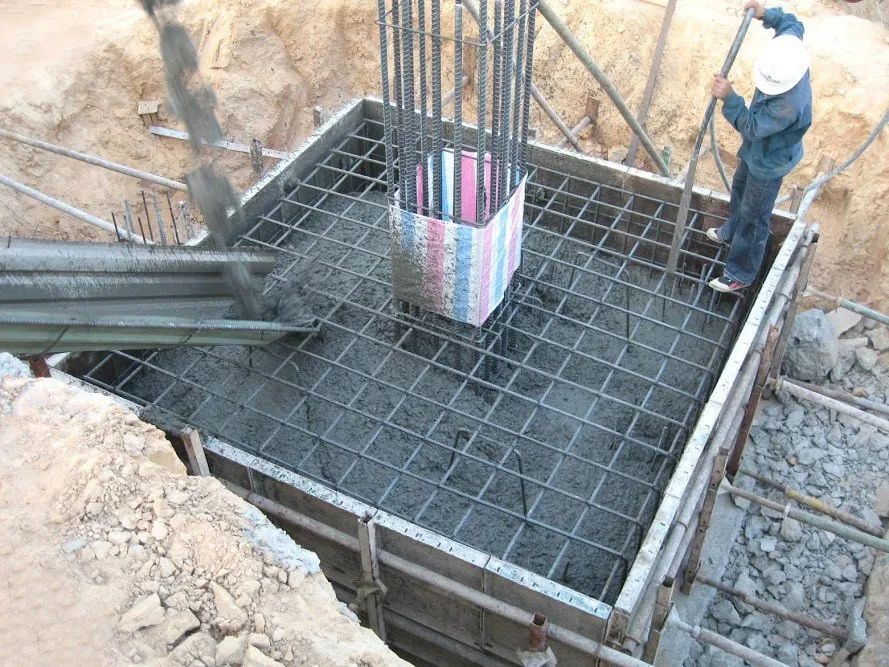

Bước 5: Bảo dưỡng bê tông móng
- Bê tông cần được giữ ẩm liên tục trong tối thiểu 7 ngày. Từ đó đảm bảo quá trình thủy hóa diễn ra đầy đủ. Đồng thời giúp tăng cường độ chịu lực của bê tông.
- Trong điều kiện nắng nóng, cần phủ bạt và tưới nước thường xuyên.
- Trong mùa mưa, cần có biện pháp che chắn tránh nước đọng hoặc rửa trôi bê tông mới đổ.
Những lưu ý khi thi công móng băng 1 phương sao cho an toàn
Khảo sát địa chất kỹ lưỡng trước khi thi công
- Trước khi triển khai bất kỳ hạng mục thi công nào, việc khảo sát và đánh giá địa chất nền đất là yêu cầu bắt buộc.
- Các chỉ tiêu như độ ổn định nền, sức chịu tải, khả năng lún rất quan trọng. Ngoài ra là chỉ tiếu mực nước ngầm và thành phần địa tầng phải được xác định rõ ràng. Tất cả cần được thực hiện thông qua khảo sát địa chất công trình chuyên sâu.
- Một số trường hợp nền đất yếu hoặc không đồng đều. Lúc này cần áp dụng các giải pháp gia cố nền như cọc cát, cọc bê tông ly tâm. Ngoài ra là bơm vữa xi măng hoặc cải tạo nền bằng vật liệu địa kỹ thuật. Từ đó tăng khả năng chịu lực cho móng và đảm bảo độ an toàn lâu dài cho công trình.
Thi công lớp bê tông lót đúng kỹ thuật
Lớp bê tông lót có vai trò như một lớp đệm trung gian, giúp bảo vệ cốt thép khỏi độ ẩm đất. Thông qua đó ngăn cản hiện tượng ăn mòn và tạo bề mặt bằng phẳng. Từ đó hỗ trợ bố trí hệ thống cốp pha và thép móng băng 1 phương. Yêu cầu kỹ thuật đối với lớp bê tông lót:
- Chiều dày tối thiểu 100mm (hoặc theo thiết kế). Bề mặt phẳng đều, không được có vết nứt, rỗ khí hoặc bong tróc. Sử dụng vữa bê tông đúng mác, trộn đều và đổ liên tục để tránh phân tầng.
- Sau khi đổ, cần che chắn và bảo dưỡng bê tông lót tối thiểu 24 giờ. Thời gian được tính trước khi thi công các bước tiếp theo.
Gia công và lắp đặt thép móng chính xác
Cốt thép trong móng là yếu tố then chốt tạo nên khả năng chịu lực móng băng 1 phương. Cùng với đó giúp liên kết kết cấu của toàn bộ công trình. Thép móng cần được gia công đúng theo quy cách bản vẽ thiết kế, bao gồm:
- Loại thép, đường kính, chiều dài và số lượng.
- Khoảng cách giữa các thanh thép phải đúng chuẩn. Có con kê bê tông hoặc nhựa định vị để đảm bảo lớp bảo vệ bê tông.
- Trước khi đổ bê tông, các kỹ sư giám sát phải nghiệm thu toàn bộ hệ thống thép. Đồng thời khi có sai sót phải thực hiện xử lý ngay những sai lệch nếu có. Thông qua đó đảm bảo kết cấu móng đạt yêu cầu kỹ thuật và an toàn.

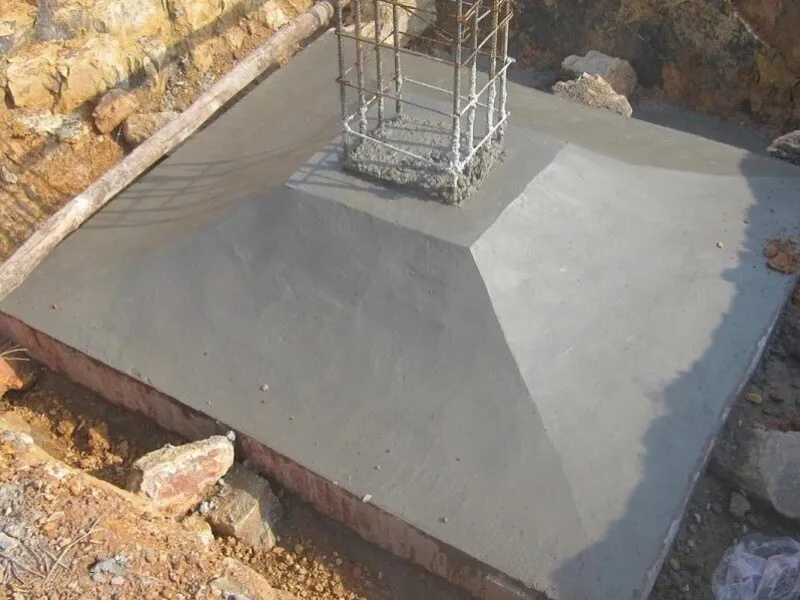

Bảo dưỡng bê tông sau khi đổ
Sau khi đổ bê tông móng, cần tiến hành bảo dưỡng đúng cách và đúng thời gian. Thông qua đó đảm bảo quá trình thủy hóa diễn ra hiệu quả. Đồng thời giúp bê tông đạt đủ cường độ chịu lực. Một số lưu ý khi bảo dưỡng bê tông:
- Duy trì độ ẩm liên tục ít nhất trong 7 ngày đầu tiên bằng cách tưới nước đều. Phủ bạt ướt hoặc sử dụng hóa chất bảo dưỡng chuyên dụng
- Tránh để bê tông khô quá nhanh do nắng nóng. Đồng thời hạn chế bê tông bị rửa trôi bởi nước mưa khi chưa đủ cứng.
- Hạn chế tác động cơ học lên bề mặt bê tông khi chưa đủ tuổi.
Nghiệm thu móng trước khi triển khai tiếp
Sau khi hoàn tất công tác thi công móng băng 1 phương, cần tổ chức nghiệm thu theo quy định. Thông qua đó đảm bảo mọi hạng mục đều đạt yêu cầu kỹ thuật. Quy trình nghiệm thu bao gồm:
- Kiểm tra kích thước, cao độ, độ dày lớp bê tông. Cùng với đó là kiểm tra khoảng cách giữa các thanh thép so với bản vẽ.
- Đánh giá chất lượng lớp bê tông (độ đặc chắc, không rỗ, không nứt nẻ).
- Đảm bảo móng đủ tuổi bê tông và đạt cường độ thiết kế. Tất cả đạt chuẩn trước khi tiến hành lắp dựng cột, dầm và phần thân công trình.
Xem thêm:
- Những mẫu bản vé móng băng thông dụng nhất hiện nay
- Sửa chữa nhà không thay đổi kết cấu gồm những gì?
Trên đây là những điều cần biết về móng băng 1 phương trong xây dựng. Cùng với đó là quy trình thi công và những lưu ý để đảm bảo móng băng chắc chắn. Để được tư vấn cụ thể, hãy liên hệ Xây dựng Mộc Trang theo thông tin bên dưới
