Hiện nay, móng băng là loại móng được sử dụng phổ biến trong các công trình xây dựng. Đây là loại móng đóng vai trò trong việc đảm bảo độ vững chắc và ổn định cho công trình. Tuy nhiên, để phần móng vững chắc thì từng bước đều cần được thực hiện tỉ mỉ. Trong đó bản vẽ thiết kế cấu trúc móng là yếu tố đầu tiên cần tính đến. Một bản vẽ chuẩn và đạt yêu cầu sẽ giúp quá trình thi công được thuận lợi. Để giúp các bạn hiểu rõ, hãy cùng Xây dựng Mộc Trang tìm hiểu chi tiết các bản vẽ móng băng nhà phố trong từng trường hợp trong bài viết này
Mục lục

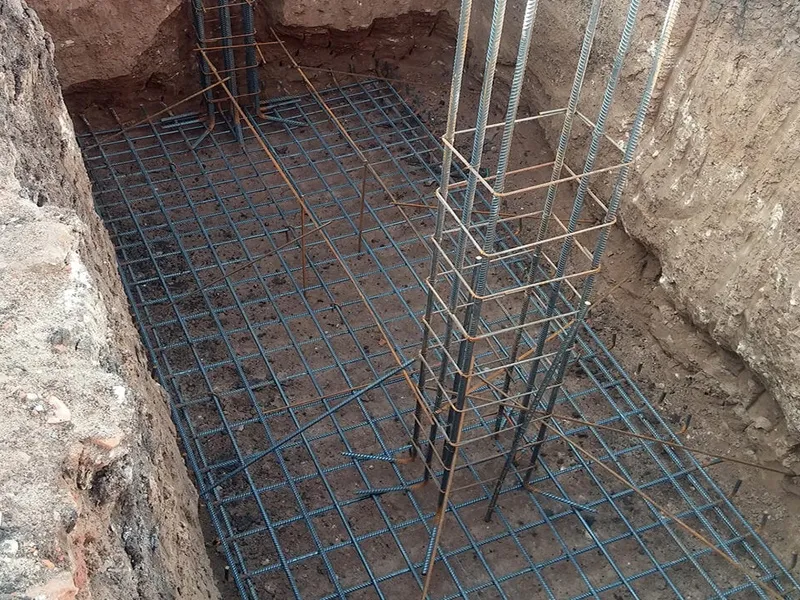

Móng băng là gì?
Trước khi tìm hiểu các bản vẽ móng băng nhà phố thì cần biết móng băng là gì. Móng băng là loại móng có hình dạng dải dài, thường là hình chữ nhật hoặc hình thang. Loại móng này sẽ chạy dọc theo các tường hoặc hàng cột chịu lực. Mục đích chính của móng băng là phân bố đều tải trọng từ kết cấu phía trên xuống nền đất. Từ đo giảm thiểu hiện tượng lún cục bộ và tăng tính ổn định cho toàn bộ công trình. Đây là loại móng thích hợp với công trình có tải trọng trung bình và phân bố đều. Ví dụ như nhà phố, nhà liền kề, hoặc công trình dân dụng nhỏ.
Ngoài ra, móng băng có ưu điểm nổi bật là hiệu quả về chi phí, dễ thi công. Đồng thời phù hợp với nhiều loại địa chất, từ đất tốt đến đất yếu có xử lý. Thiết kế móng băng yêu cầu xác định chính xác chiều sâu chôn móng. Ngoài ra là kích thước dải băng và bố trí cốt thép. Bản vẽ thi công thể hiện đầy đủ các thông số này để kỹ sư và thợ thi công triển khai đúng kỹ thuật. Từ đó đảm bảo khả năng chịu lực, chống lún và độ bền lâu dài.
Ngoài chức năng chịu tải, móng băng còn đóng vai trò cách ẩm cho công trình. Khi được thi công kỹ thuật, móng băng giúp ngăn nước và hơi ẩm từ đất. Thông qua đó đó bảo vệ kết cấu và cải thiện môi trường sống bên trong. Do đó, thi công móng băng không chỉ là bước kỹ thuật nền tảng. Đây còn là giải pháp tổng thể cho độ bền và chất lượng công trình.

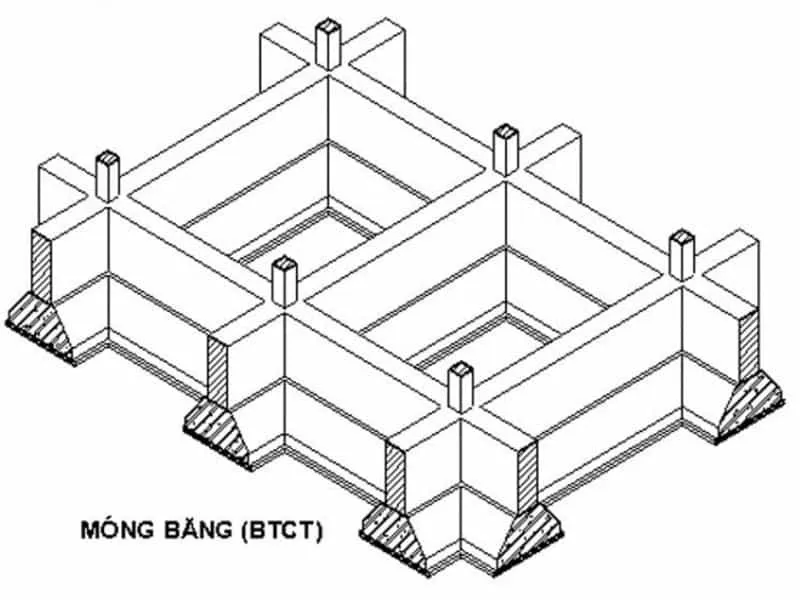

Cấu tạo của móng băng trong xây dựng gồm những gì?
Móng băng là loại móng nông được sử dụng phổ biến trong các công trình dân dụng và công nghiệp. Cấu tạo và bản vẽ móng băng nhà phố bao gồm các bộ phận chính liên kết chặt chẽ. Thông qua đó đảm bảo khả năng chịu lực, tính ổn định. Cùng với đó là đảm bảo độ bền vững cho toàn bộ kết cấu công trình. Cụ thể như sau
- Lớp bê tông lót móng: Có chiều dày tiêu chuẩn khoảng 100mm. Lớp bê tông lót này đóng vai trò tạo mặt phẳng thi công thuận lợi. Thông qua đóạn chế hiện tượng mất nước xi măng khi đổ bê tông. Đồng thời góp phần nâng cao độ bền cho đáy móng.
- Bản móng: Là bản bê tông được bố trí chạy liên tục theo phương móng. Nó có chức năng chính là truyền và phân phối tải trọng từ công trình xuống nền đất. Kích thước bản móng thông dụng dao động trong khoảng 900–1200mm x 350mm. Điều này tùy thuộc vào thiết kế kết cấu và điều kiện tải trọng cụ thể.
- Dầm móng: Được bố trí nhằm liên kết các bản móng. Kích thước thường gặp của dầm móng là 300mm × 500–700mm. Điều này điều chỉnh theo yêu cầu kỹ thuật của công trình.
- Cốt thép bản móng: Sử dụng thép Φ12a150. Thông qua đó đảm bảo khả năng chịu kéo và tính liên kết của bản móng.
- Cốt thép dầm móng: Bao gồm hệ cốt thép dọc 6Φ và cốt đai Φ8a150. Tất cả tạo thành hệ khung chịu lực vững chắc. Thông qua đó đảm bảo tính ổn định và độ bền lâu dài cho dầm móng.

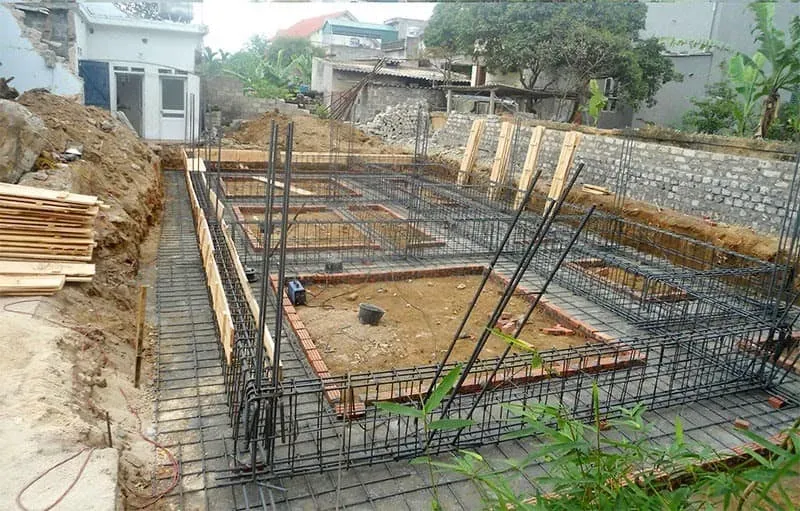

Các loại móng băng phổ biến trong xây dựng
Một trong những yếu tố quan trọng ảnh hưởng đến bản vẽ móng băng nhà phố là các loại móng băng trong xây dựng. Móng băng được phân loại dựa trên hai tiêu chí chính: độ cứng và cấu tạo hình học. Mỗi loại móng sẽ phù hợp với địa chất cũng như yêu cầu kỹ thuật từng công trình. Cụ thể như sau
Phân loại theo độ cứng
- Móng cứng: Đây là loại móng có độ cứng lớn, thường được thi công bằng bê tông toàn khối. Cùng với đó là có khả năng chịu lực cao và ít xảy ra biến dạng dưới tải trọng. Móng cứng phù hợp với nền đất tốt, có độ lún thấp và đồng đều.
- Móng mềm: Đây là loại móng có khả năng biến dạng lớn hơn móng cứng. Chúng thường áp dụng cho các khu vực có nền đất yếu hoặc dễ lún. Loại móng này cho phép phân tán tải trọng công trình một cách nhẹ nhàng. Thông qua đó giảm thiểu nguy cơ gây ứng suất tập trung tại nền móng.
- Móng kết hợp: Đây là phương án trung gian giữa móng cứng và móng mềm. Từ đó giúp nâng cao khả năng thích nghi với điều kiện địa chất không đồng nhất. Loại móng này vừa đảm bảo độ ổn định vừa linh hoạt trong ứng phó với biến dạng nền đất.
Phân loại theo cấu tạo hình học
- Móng băng một phương: Đây là hệ móng được bố trí theo một phương duy nhất. Ở đây thường là phương ngang hoặc phương dọc của công trình. Phương án thiết kế này sẽ phù hợp với nhà ở có kết cấu đơn giản. Đồng thời có các dãy cột thẳng hàng và diện tích xây dựng không quá lớn.
- Móng băng hai phương: Các dải móng được sắp xếp theo hai phương vuông góc. Thông qua đó tạo thành hệ móng hình ô bàn cờ. Cấu hình này giúp liên kết chặt chẽ giữa các trục cột. Đồng thời tăng khả năng phân bổ đều tải trọng trên nền đất. Điều này thích hợp với công trình quy mô lớn. Hoặc có yêu cầu cao về độ ổn định và đồng đều.
Các bản vẽ móng băng nhà phố cho từng trường hợp

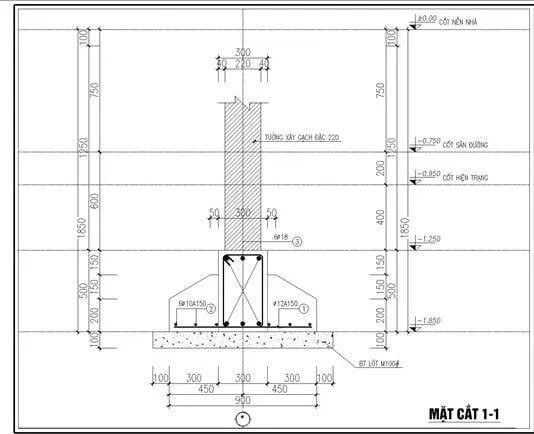

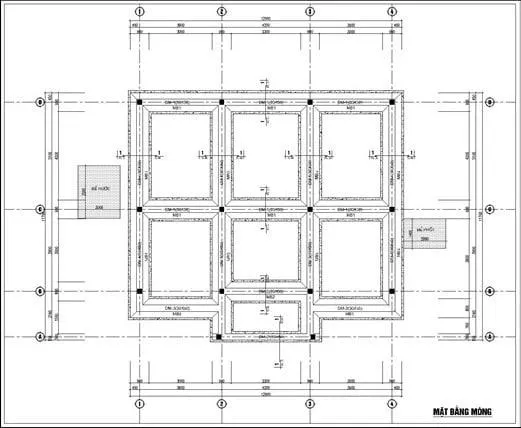

Bản vẽ thiết kế móng băng nhà phố 1 tầng
Đối với công trình nhà ở một tầng, kết cấu móng băng thường có thiết kế đơn giản. Tuy nhiên bản vẽ móng băng nhà phố 1 tầng vẫn cần đảm bảo các yêu cầu kỹ thuật và tiêu chuẩn chất lượng. Thông qua đó đáp ứng tải trọng và điều kiện làm việc của công trình. Việc lựa chọn loại móng và chiều sâu chôn móng phụ thuộc vào nhiều yếu tố. Trong đó bao gồm đặc điểm địa hình và điều kiện địa chất khu vực xây dựng.
Trường hợp địa hình bằng phẳng, móng nông thường là lựa chọn phù hợp. Điều này do chi phí hợp lý và khả năng chịu tải đáp ứng yêu cầu. Một số khu vực địa hình ven biển, vùng có mạch nước ngầm cao hoặc gần ao hồ. Lúc này móng cần được thiết kế sâu hơn để đảm bảo ổn định và tránh hiện tượng sụt lún.
Một số thông số kỹ thuật điển hình trong bản vẽ móng băng nhà 1 tầng:
- Dầm móng: Kích thước 300 mm (rộng) × 500 mm (cao).
- Thép chủ: Đường kính Φ18.
- Thép đai: Đường kính Φ8, bố trí với khoảng cách 150 mm.
- Bản móng: Dày từ 350 mm ở giữa vát chéo xuống còn 200 mm ở mép ngoài.
- Chiều rộng bản móng: Khoảng 900 mm.
- Thép bản móng: Đường kính Φ12, bố trí cách nhau 150 mm.

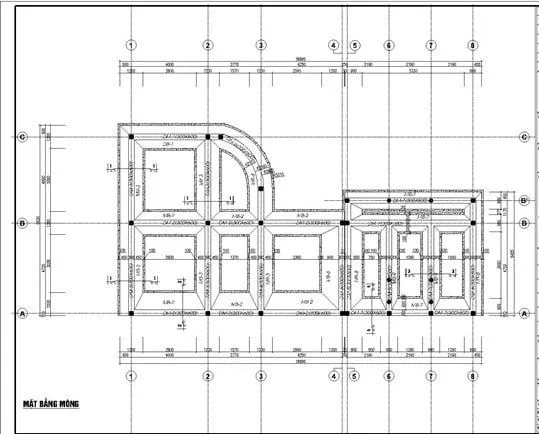

Bản vẽ thiết kế móng băng nhà phố 2 tầng
Đối với công trình nhà ở hai tầng, bản vẽ móng băng nhà phố 2 tầng cần được nghiên cứu kỹ lưỡng hơn để đáp ứng tải trọng lớn hơn. Việc khảo sát địa chất là bước bắt buộc nhằm xác định đặc điểm nền đất. Thông qua đó đó lựa chọn giải pháp móng hợp lý. Đối với nền đất yếu, móng băng thường được sử dụng một cách phổ biến. Từ đó phân bố tải trọng đều và tăng độ ổn định. Trường hợp nền đất cứng và ổn định, có thể xem xét sử dụng móng đơn. Loại móng này sẽ giúp tiết kiệm chi phí mà vẫn đảm bảo chất lượng công trình.
Thông số kỹ thuật điển hình trong thiết kế móng băng nhà 2 tầng:
- Dầm móng: Chiều rộng 300 mm, chiều cao từ 500 mm đến 600 mm.
- Thép chủ: Đường kính từ Φ18 đến Φ20.
- Thép đai: Đường kính Φ8, khoảng cách 150 mm.
- Bản móng: Dày từ 350 mm đến 200 mm, vát chéo ở rìa.
- Chiều rộng bản móng: Dao động từ 1000 mm đến 1200 mm.
- Thép bản móng: Đường kính Φ12, khoảng cách 150 mm.

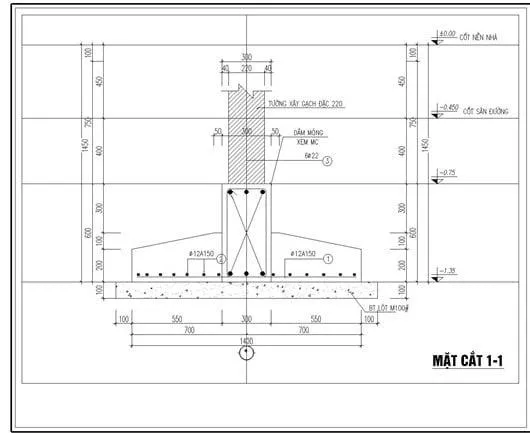

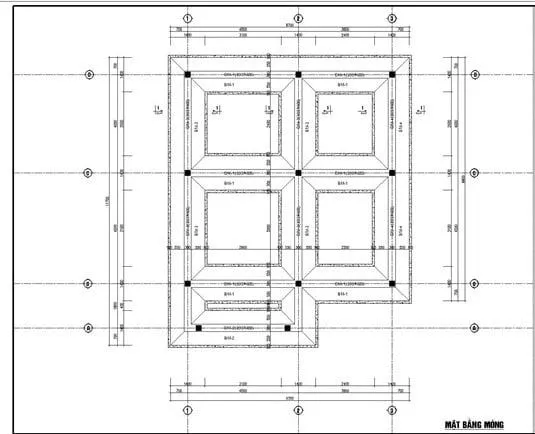

Bản vẽ thiết kế móng băng nhà phố 3 tầng
Thiết kế bản vẽ móng băng nhà phố 3 tầng sẽ yêu cầu độ chính xác cao. Đồng thời thiết kế mọi chi tiết phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Thông qua đó đảm bảo an toàn kết cấu lâu dài. Móng băng phải được thi công đúng quy trình. Trong đó bao gồm cả lớp bê tông lót và bản móng liên tục. Tại đây lớp bê tông lót móng sẽ dày khoảng 100 mm. Nó có tác dụng cách ly cốt thép khỏi đất, giảm tác động hơi ẩm và các yếu tố ăn mòn. Đồng thời giúp chống xô lệch trong quá trình thi công.
Thông số kỹ thuật tiêu biểu trong thiết kế móng băng nhà 3 tầng:
- Bản móng: Chiều rộng từ 900 mm đến 1200 mm, chiều dày khoảng 350 mm
- Dầm móng: Chiều rộng 300 mm, chiều cao từ 500 mm đến 700 mm.
- Thép bản móng: Đường kính Φ12, khoảng cách 150 mm.
- Thép chủ dầm móng: Đường kính từ Φ18 đến Φ22.
- Thép đai: Đường kính Φ8, khoảng cách 150 mm.
Quy trình thi công và thiết kế móng băng phố
Vừa rồi chúng ta đã biết các bản vẽ móng băng nhà phố cho từng trường hợp. Lúc này quy trình thi công móng băng đóng vai trò quyết định trong thi công. Dưới đây là tổng quan về các bước chính trong quy trình thi công móng băng.
Giải phóng, san lấp mặt bằng
Bước đầu tiên trong quy trình thi công móng băng là giải phóng mặt bằng. Giai đoạn này không chỉ đơn giản là dọn dẹp khu vực xây dựng. Nó còn bao gồm việc đánh giá hiện trạng đất nền và các yếu tố môi trường xung quanh. Phải loại bỏ tất cả các vật cản như cây cối, công trình cũ, và các vật liệu khác. Đây là những yếu tố có thể ảnh hưởng đến quá trình thi công.
Sau đó, một phần quan trọng không kém là san lấp mặt bằng. Đây là nơi kỹ sư sẽ tiến hành đo đạc độ cao, độ nghiêng khu vực xây dựng. Việc san lấp mặt bằng đảm bảo rằng mặt đất sẽ đạt được độ phẳng. Cùng với đó là đạt được sự ổn định nhất định để tiếp tục thi công móng. Nếu cần thiết, có thể phải bổ sung thêm lớp đất mới hoặc gia cố nền. Thông qua đó đảm bảo độ ổn định trong quá trình xây dựng.
Chuẩn bị các nguyên vật liệu để đổ móng
Lúc này mặt bằng thi công đã được chuẩn bị kỹ càng. Khi này bước tiếp theo là chuẩn bị các nguyên vật liệu cần thiết để đổ móng. Những vật liệu chủ yếu sẽ bao gồm xi măng, cát, đá cuội, nước và các phụ gia hóa học nếu cần thiết. Việc lựa chọn nguyên liệu phải tuân thủ các tiêu chuẩn chất lượng. Đồng thời cũng cần đảm bảo hàm lượng các thành phần. Tại đây tất cả cần phải đúng theo tỷ lệ đã tính toán trong bản thiết kế.
Ngoài ra là, cần kiểm tra chất lượng của các nguyên liệu trước khi đưa vào sử dụng. Xi măng phải có hạn sử dụng còn lại, cát và đá không chứa tạp chất. Đồng thời hàm lượng độ ẩm trong xi măng không được vượt mức cho phép. Việc chuẩn bị nguyên vật liệu không chỉ ảnh hưởng trực tiếp chất lượng móng. Đây còn là yếu tố quyết định đến hiệu suất thi công.
Chuẩn bị phần cốt thép
Bước chuẩn bị phần cốt thép đóng vai trò cực kỳ quan trọng trong việc tạo nên độ bền và khả năng chịu lực cho móng băng. Cốt thép sẽ được cắt, uốn theo thiết kế đã được duyệt. Sự chính xác trong việc cắt và uốn cốt thép là rất cần thiết. Nếu sai sót, không chỉ ảnh hưởng đến chất lượng móng. Thậm chí nó còn làm tăng chi phí và thời gian thi công.
Cốt thép cũng cần được gia cố tại những vị trí quan trọng. Đây là những khu vực thường xuyên chịu tải trọng lớn hay thay đổi. Kỹ sư sẽ cần phải tính toán cụ thể về vị trí và số lượng thép. Thông qua đó cung cấp hướng dẫn cụ thể cho đội thi công. Việc kiểm tra cốt thép trước khi đổ bê tông sẽ giúp phát hiện kịp thời các sai sót. Đồng thời giúp điều chỉnh trước khi xảy ra hậu quả nghiêm trọng.
Chuẩn bị cốp pha
Cuối cùng, khâu chuẩn bị cốp pha là bước không thể thiếu trong quy trình thi công móng băng. Cốp pha là khuôn, giúp giữ cho bê tông ở hình dạng mong muốn. Tất cả sẽ được đảm bảo như bản vẽ móng băng nhà phố cho đến khi nó đông cứng lại. Việc lắp đặt cốp pha cần đảm bảo độ chính xác cao. Đồng thời không để xảy ra tình trạng rò rỉ bê tông trong quá trình đổ.
Cốp pha cũng cần phải được gia cố chắc chắn và đảm bảo bền vững. Từ đó chịu được trọng lượng của bê tông ướt và áp lực trong quá trình thi công. Ngoài ra, việc lựa chọn vật liệu cốp pha cũng cần phải xem xét kỹ lưỡng. Ví dụ như sử dụng cốp pha gỗ hay thép để đảm bảo tính kinh tế. Đồng thời nguyên vật liệu này sẽ có khả năng tái sử dụng cho các dự án sau.
Xem thêm:
- Cấu tạo móng băng gồm những gì? Những điều cần biết
- Tìm hiểu chi tiết về móng cọc đài cao và đài thấp
Trên đây là các bản vẽ móng băng nhà phố chi tiết cho từng trường hợp. Cùng với đó là đặc điểm móng băng và quy trình thi công móng chi tiết và đạt chuẩn. Để được tư vấn cụ thể, hãy liên hệ Xây dựng Mộc Trang theo thông tin bên dưới
