Bản vẽ móng băng tiêu chuẩn là một phần quan trọng trong thiết kế kết cấu xây dựng dân dụng. Nó không chỉ giúp xác định hình dáng, kích thước của móng mà còn đảm bảo sự ổn định và an toàn cho công trình. Trong bài viết này, chúng ta sẽ cùng tìm hiểu sâu hơn về cấu tạo, ứng dụng, thành phần kỹ thuật và tiêu chuẩn thiết kế thi công của móng băng.
Mục lục
Khái niệm và ứng dụng của móng băng
Móng băng là một loại móng phổ biến trong xây dựng, đặc biệt là trong lĩnh vực xây dựng dân dụng. Đó là phần móng được thiết kế để phân bổ tải trọng từ công trình lên nền đất một cách đồng đều. Móng băng thường được sử dụng cho các công trình có độ cao từ 1 đến 3 tầng và nền đất tương đối ổn định.
Móng băng là gì: cấu tạo, phân loại (móng băng đơn, móng băng giao nhau)
Móng băng được cấu tạo từ bê tông cốt thép, có khả năng chịu lực tốt và đàn hồi khi có tác động từ công trình. Kiểu dáng của móng băng có thể thay đổi tùy vào yêu cầu của công trình nhưng thường có dạng hình chữ nhật hoặc hình vuông.
- Cấu tạo: Móng băng thường bao gồm lớp bê tông lót ở dưới cùng, tiếp theo là bảng móng và các thanh cốt thép. Các chi tiết này giúp tăng cường khả năng chịu lực, đồng thời phân bố tải trọng từ công trình lên nền đất một cách hiệu quả.
- Phân loại:
- Móng băng đơn: Thường được sử dụng cho các cột riêng lẻ, với chức năng phân bố tải trọng từ cột xuống nền đất.
- Móng băng giao nhau: Sử dụng cho các cấu trúc có nhiều cột liên kết với nhau, giúp tăng tính ổn định cho toàn bộ công trình.
Ứng dụng: nhà dân dụng 1–3 tầng, nền đất ổn định, chi phí hợp lý
Móng băng được áp dụng rộng rãi trong các công trình dân dụng như nhà ở, trung tâm thương mại và các cơ sở hạ tầng khác. Một số lý do khiến móng băng trở thành lựa chọn hàng đầu bao gồm:
- Nhà dân dụng 1-3 tầng: Với chiều cao vừa phải, móng băng giúp phân bổ tải trọng từ công trình lên nền đất một cách hiệu quả, đảm bảo độ ổn định cần thiết.
- Nền đất ổn định: Móng băng hoạt động tốt nhất trên các loại nền đất có khả năng chịu lực tốt và ổn định, giúp giảm thiểu nguy cơ lún sụt.
- Chi phí hợp lý: So với các loại móng khác, móng băng thường có chi phí thi công thấp hơn, nhờ vào việc sử dụng ít vật liệu và thiết kế đơn giản.

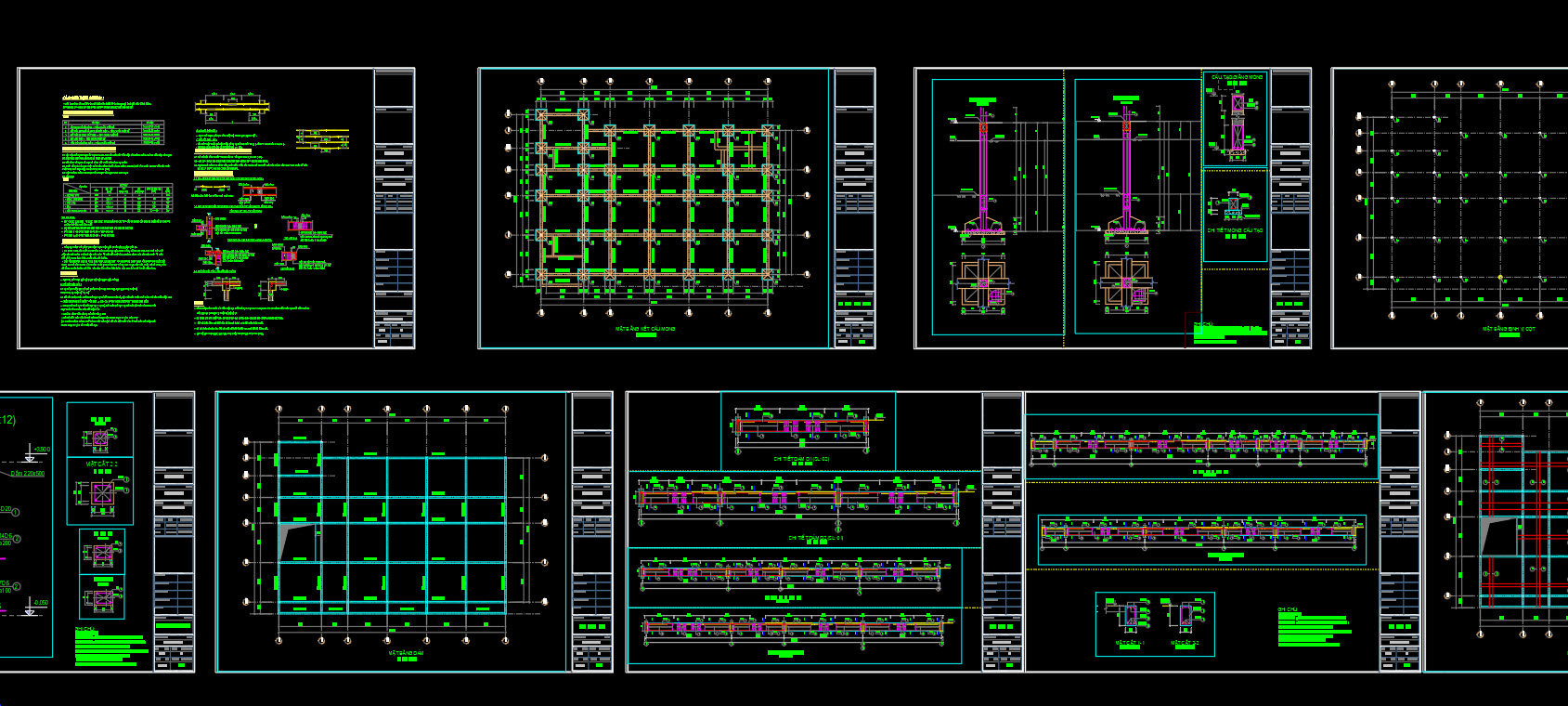

Các thành phần và thông số kỹ thuật chính trong bản vẽ móng băng
Trong bản vẽ móng băng, các thành phần và thông số kỹ thuật rất quan trọng để đảm bảo tính chính xác và hiệu quả trong quá trình thi công. Điều này không chỉ giúp người thi công hiểu rõ hơn về yêu cầu kỹ thuật mà còn giúp chủ đầu tư kiểm soát chất lượng công trình.
- Mặt bằng móng: định vị trục, kích thước dải móng, khoảng cách cột
Mặt bằng móng là phần quan trọng nhất trong bản vẽ móng băng. Nó xác định vị trí và kích thước của các thành phần móng.
- Định vị trục: Trong mặt bằng, các trục chịu lực được đánh dấu rõ ràng để người thi công có thể dễ dàng nhận diện. Việc xác định đúng trục giúp đảm bảo rằng tải trọng từ các cột sẽ được phân bổ đều lên móng.
- Kích thước dải móng: Kích thước dải móng phụ thuộc vào tải trọng của công trình và loại nền đất. Kích thước dải móng thường là chiều rộng từ 0.5m đến 1.2m, chiều dài có thể thay đổi tùy theo yêu cầu thiết kế.
- Khoảng cách cột: Khoảng cách giữa các cột trong mặt bằng móng cần được xác định chính xác để đảm bảo tính đồng đều và ổn định cho cấu trúc. Khoảng cách này cũng ảnh hưởng lớn đến việc phân bổ tải trọng lên móng.

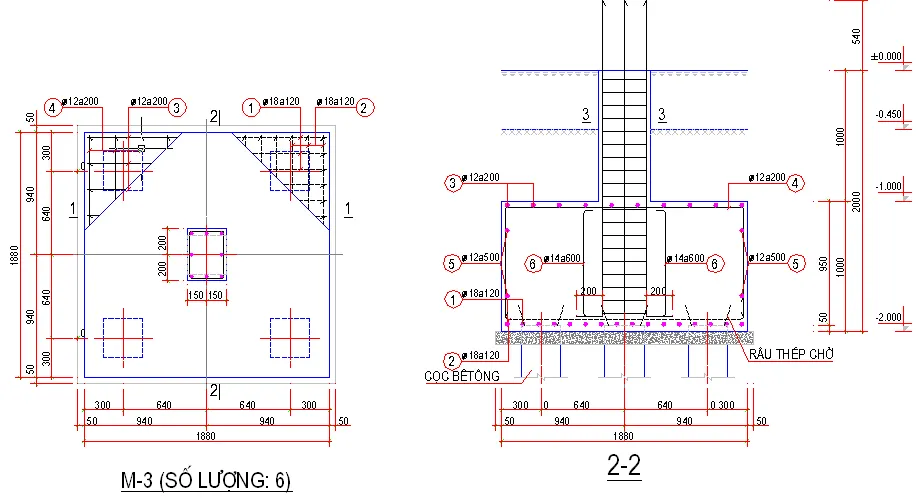

- Mặt cắt móng: lớp bê tông lót, bảng móng, chiều cao, chiều rộng, cốt thép dọc và đai
Mặt cắt móng là phần mô tả kỹ thuật về hình dáng và kích thước của móng.
- Lớp bê tông lót: Lớp bê tông lót nằm ở dưới cùng của móng, có nhiệm vụ phân phối tải trọng và ngăn chặn độ ẩm xâm nhập từ nền đất.
- Bảng móng: Đây là phần chính của móng băng, được thiết kế để chịu lực nén từ cột. Chiều cao và chiều rộng của bảng móng cần phù hợp với tải trọng và điều kiện của nền đất.
- Cốt thép dọc và đai: Cốt thép được dùng để gia cố cho móng băng. Thép dọc thường có đường kính từ D12 đến D16, trong khi đó các đai thép có thể sử dụng thép D8 với khoảng cách từ 150 đến 200 mm. Việc bố trí cốt thép cần phải tuân thủ nguyên tắc để đảm bảo độ bền và độ cứng cho móng.
Tiêu chuẩn thiết kế và thi công móng băng
Tiêu chuẩn thiết kế và thi công là yếu tố quan trọng quyết định đến chất lượng công trình. Để đảm bảo tính an toàn và độ bền cho móng băng, cần tuân thủ các quy định và hướng dẫn cụ thể.
Thép móng: sử dụng thép chủ D12–D16, đai D8 khoảng cách 150–200 mm
Việc lựa chọn thép cốt cho móng băng là rất quan trọng. Thép cốt không chỉ giúp gia cố mà còn đảm bảo khả năng chịu lực của móng.
- Thép chủ D12–D16: Đây là loại thép chính sử dụng cho cấu trúc móng. Đường kính lớn giúp tăng khả năng chịu nén và kéo cho móng, đảm bảo độ bền lâu dài cho công trình.
- Đai D8 khoảng cách 150–200 mm: Đai thép được sử dụng để giữ cho các thanh thép dọc không bị lệch trong quá trình thi công. Khoảng cách giữa các đai cần được tính toán cẩn thận để đảm bảo tính đồng đều và chắc chắn cho cấu trúc.
Lưu ý khi thi công: đào đất, đổ bê tông lót, lắp cốt thép, bảo dưỡng bê tông đúng kỹ thuật
Quá trình thi công móng băng cần thực hiện theo các bước nhất định để đảm bảo chất lượng và an toàn cho công trình.
- Đào đất: Trước khi tiến hành thi công, cần thực hiện khảo sát địa hình và đào đất đúng theo kích thước của móng. Việc đào đất cần chú ý đến độ sâu và độ ổn định của nền.
- Đổ bê tông lót: Sau khi đã đào đất xong, tiến hành đổ bê tông lót để có bề mặt phẳng và sạch sẽ. Bê tông lót cũng giúp ngăn chặn độ ẩm từ nền đất xâm nhập vào móng.
- Lắp cốt thép: Cốt thép cần phải được lắp đặt đúng kỹ thuật, theo đúng thiết kế của bản vẽ. Việc này rất quan trọng để đảm bảo tính ổn định và khả năng chịu lực của móng.
- Bảo dưỡng bê tông đúng kỹ thuật: Sau khi đổ bê tông xong, cần thực hiện bảo dưỡng đúng cách để đảm bảo bê tông đạt được độ cứng và kháng nước tốt nhất.
Xem thêm:
Cấu tạo móng bè gồm những gì? Quy trình thi công chi tiết
Kết luận
Tổng kết lại, bản vẽ móng băng tiêu chuẩn không chỉ là tài liệu thiết kế mà còn là cơ sở để đảm bảo an toàn và chất lượng cho các công trình xây dựng dân dụng. Qua việc tìm hiểu về cấu tạo, ứng dụng, các thành phần kỹ thuật và tiêu chuẩn thi công, hy vọng rằng độc giả sẽ có cái nhìn tổng quát và đầy đủ hơn về móng băng, từ đó vận dụng vào thực tế một cách hiệu quả.
- Bản vẽ móng băng đóng vai trò quan trọng trong việc đảm bảo kết cấu công trình vững chắc, chịu lực tốt và thi công đúng kỹ thuật.
Việc hiểu rõ chi tiết bản vẽ sẽ giúp chủ đầu tư và kỹ sư giám sát thi công hiệu quả, hạn chế sai sót và tiết kiệm chi phí.
